车载硬盘播放机显示屏无显示，无图声的故障检修思路

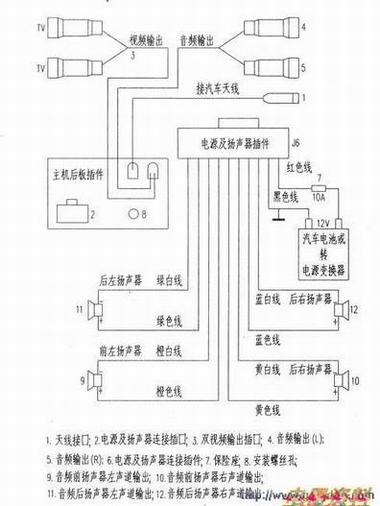

　车载硬盘播放机系统故障通常会导致主机出现开机异常、面板指示灯和显示屏无显示、遥控或手控操作异常、显示无硬盘、无图像无声音等现象。电路见下图所示。首先，分别检测数字媒体处理器U17(ES8381SBA)相关引脚的+3.2V和+2.OV是否正常．主板与面板、硬盘、USB接口间的排线接插件插接是否正常，其次，检查主板电路、复位电路是否正常。
　　
　　检查主板晶体Yl(H27,OOOM)可通过测量Yl两脚的对地电压（正常时约为O.OIV和1.2V）来判断。既简便义可靠的方法是选用同型号的晶体予以代换。如果经检查晶振电路正常，故障依然存在，则检测U17复位引脚开机瞬间的高低变化来判断，正常时应有0—3.2V的瞬间跳变电压。
