IGBT管代换须知

　由于管工作在大状态，工作温度高，易损坏，据不完全统计，在电磁炉故障中，管损坏所导致的故障高达80%。

　目前，各个电磁炉生产厂家采用的IGBT管型号繁杂，部分厂家还将IGBT管型号标注打磨去掉，加之部分IGBT管价格昂贵，因此在实修中不得不考虑IGBT管的代换。代换时应注意以下三点：

　(1)1GBT管的主要参数宜大不宜小
　　
　　对于功率在2000W以下的电磁炉可选用最大电流为20A或25A的IGBT管，如20N120CND或K25T120型管；对于功率等于或大于2000 W的电磁炉应选用最大电流为40A的IGBT管，如G40N150D型管。总之，IGBT管的参数大一些，电磁炉的安全系数便相应高一些，故障率也会低些。

　提示：维修时若没有大电流IGBT管，可用两只小电流的IGBT管并联（两只管的c、e、G极分别连在一起）代用。某型号2200W电磁炉，其IBGT管由两只K25T120型管并联而成。

　(2)应区分是否内含
　　

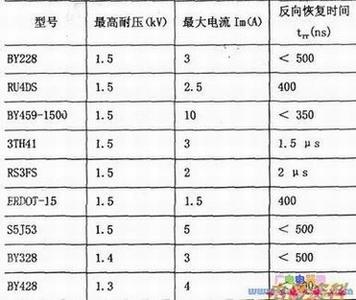

　　在最高耐压、最大电流符合要求时，内含阻尼管的IGBT管可以代换不含阻尼的IGBT管；若用不含阻尼二极管的IGBT管代换含阻尼二极管的IGBT管时，应在新换管的c、e极间加焊一只，如下图所示。所加二极管型号有：BY459、SSJ53。部分快恢复高频二极管的型号及主要参数见下表所示。

　　(3)代换时便于安装
　　
　　从正面看，IGBT管固定在散热板下，散热板又平放固定在主板上。由于散热板与主板间间隙较小，加之散热板上固定螺丝孔的限制，部分IGBT管难以正常安装。这时一方面可调整IGBT管的安装位置；另一方面可适当加工散热板。若安装难度太大，应考虑另选代换管。
