用开关电源维修模块替换开关电源的接线方法

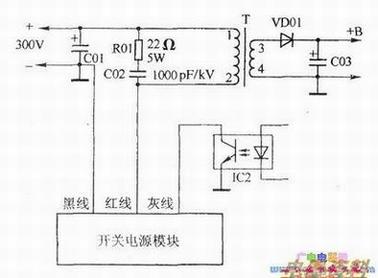

　下图所示是用模块维修开关时的接线示意图。

　这里使用的开关模块共有三条引线，分别是红线、黑线和灰线，图中的C01、C02、C03、VD01、R01、T均为故障机开关电源元器件。开关T的绕组2端接原开关管漏极（或厚膜内部开关管的漏极脚），现接开关电源模块红线；黑线则接至市电整流后，直流300V的接地端（热地端）；灰线用于连接控制关机或接原开关电源用于稳压控制的光电耦合器的一端。

　按以上方法接线后，再将故障机用于控制稳压的、场效应管及电源控制芯片或厚膜电路等元器件全部拆除或开路，原故障机开关变压器二次侧的整流、电路保持不变。改接完成后，即可通电试机，适当调整开关电源的输出的电位器，使各路输出正确的电压。
