计算机ATX型电源维修技巧

根据计算机的工作原理。只要将交流（220V）接通，全桥或（图-1、图-2）。

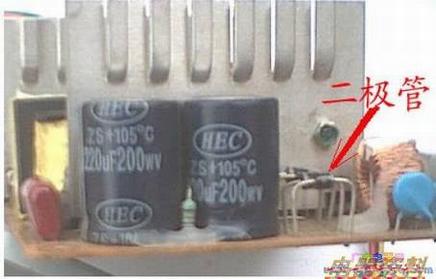

图1二极管位置图

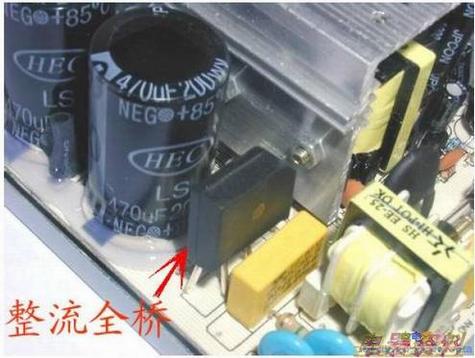

图2全桥位置图

    将交流电（220V）整流成为高的脉冲直流电，再经过（图3）后成为300V的高压直流电压，而后进入控制。此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频分批送到高频（图4）的初级。在高频变压器的次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强的直流电压。其中，控制电路是必不可少的部分。

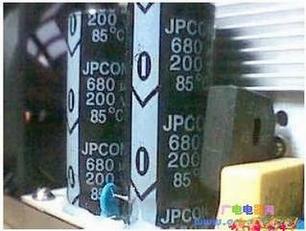

图3滤波位置图

图4高频变压器位置图

它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。在计算机开关中，由于电源输入部分工作在高电压、大电流的状态下一些电子元件，故障率最高；如限流、热敏（）、整流桥或整流二极管，其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏。

当计算机电源出故障时，怎样着手检修呢？通过对多台电源的维修，总结出了对付电源常见故障的方法。一是用测量脉宽TL494的4脚电压，它是保护电路的关键测试点。二是从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。具体操作原则是：

    1、在断电情况下，“望、闻、问、切”

由于检修电源要接触到220V电压，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的板上元件破裂，则应重点检查

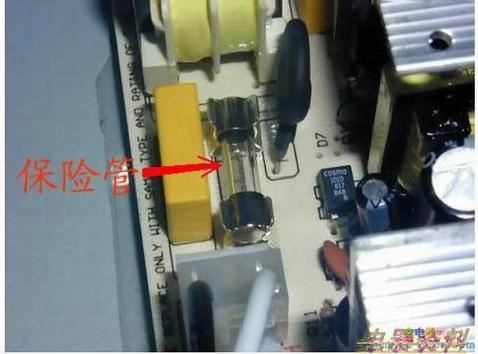

图5保险丝位置图

此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。

用测量AC电源线两端的正反向及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上；电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关三极管Q1、Q2。 然后检查直流输出部分。脱开，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。

2、加电检测

在通过上述检查后，就可通电测试。这时候才是关键所在，需要有一定的经验、电子基础及维修技巧。一般来讲应重点检查一下电源的输入端、开关三极管、电源保护电路以及电源的输出电压、电流等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量TL494的4脚电压，正常值应为0.4V以下，若测得电压值为+4V以上，则说明电源的处于保护状态下，应重点检查产生保护的原因。

另外，+5VSB是供主机系统在ATX待机状态时的电源，所以当电源一加入市电220V后,+5VBS端就应有+5V电压输出的特点，可先检测这一点电压的有无，若有+5V电压说明辅助电源是好的，故障在主控电源电路中，应在主控电源电路中查明故障的原因。由于接触到高电压，建议没有电子基础的朋友要小心操作。
