笔记本电源适配器的修复一波三折

　小心撬开该笔记本外壳，里面的果然非同一般。除了开关、功率管、、肖特基等元件外，其余全部采用贴片元件。

　仔细观察板上的元件，发现该适配器是采用一枚UC3842为核心构成的脉宽（）型。该芯片采用贴片式封装，PCB板制作精良。经查资料得知，UC3842芯片内部包括、误差放大器、比较器、PWM锁存器、5V基准电源、输出驱动电路等。

　首先检查保险丝正常，证明整机没有短路性故障。测主滤波两端，有约300V左右的直流，证明从交流输入回路到整流滤波之间的电路完好。接着测量L1C3842芯片的第⑦脚，发现电压为O，显然不正常。

　由于整机大部分元件都是贴片元件，而且线路纵横交错，一时难以理顺彼此的去向。因此决定先绘出该电源适配器的电路原理图，然后一举攻破之。

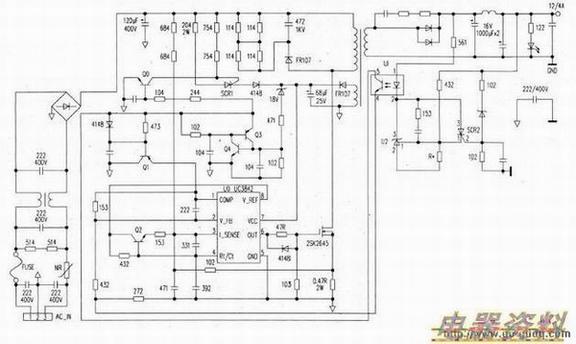

　经过一番折腾，终于将图纸绘出。该电源适配器如图所示，

　对照图纸，用测量启动的下端为0V，证明该启动开路。用一同阻值代换之，复测，电压已经为16V，顺着线路测量UC3842的⑦脚，电压为15V，但电路还是不工作。

　从UC3842芯片的资料得知，芯片通电后，⑧脚会输出5V的参考电压。但是用检查的结果此端电压却为0V。由此可以证实，不是芯片本身已经损坏，就是芯片外围电路有故障元件。经仔细排查之后并未发现有明显的故障元件。于是判断UC3842芯片损坏。但是将其代换后，电路依旧不工作。

　从UC3842芯片工作的外部条件来讲，芯片⑦脚在通电后，内部得电工作，同时，从⑧脚输出5V的参考电压，该电压经过一电阻再到芯片的④脚，和④脚外接的电容组成振荡，以产生相应的振荡信号，从芯片第⑥脚输出受控的矩形脉冲，推动功率管工作。

　芯片⑦脚已经有16V的电压，芯片的外围元件也已经过详细排查，并未发现故障元件。难道新换的UC3842芯片有问题？于是，决定重新换上一枚。不幸的是，电路还是不工作。证明原因根本就不是UC3842引起的。

　检修思路肯定没错，可是，为什么会这样呢？问题会不会还是出在芯片的供电电路？虽然万用表量过第⑦脚有16V的电压，该值会不会是虚的。于是决定采用外接电源供电的方式，看看问题究竟出在哪里。立即动手，利用一台稳压电源，将电压调到16V左右，接入电路，开机，哈哈，指示灯亮了。

　证明确是供电电路有问题！关机，对照自绘的图纸，拆下⑦脚供电电路的68μF/25V的电容，用万用表的电容档测量其容量，竟然不到3μF。立即用一只100μF/25V的电容将其换掉，开机，电路终于工作了。测量适配器输出插头，电压约为12.5V左右。连忙插上“本本”，按开机键，怎么？居然没有反应！再看电源适配器上的指示灯，是亮的呀？

　拔掉适配器插头，用万用表测量电压是12.5V，但与“本本”连接通电后该电压有所下降。

　分析电路带载能力不够，经查为整流输出端两只1000μF/16V的电解电容变值，找来两只同质电容换上，插上“本本”，按开机键，一声令人愉悦的鸣响后，熟悉的蓝天白云在这台历经磨难的电源适配器的支持下，终于出现了。

　回想起这一次的维修经过，先查出是启动电阻开路，接着又是启动电路的储能电容失容，再然后，又是输出滤波电容容量减小，真可谓一波三折！
