闪光灯触发电路故障的检查及排除

　一般的外接或机载闪光灯由直流升压和触发电路两部分组成，前者完成对储能的充电；后者是在快门开放的瞬间产生数千伏的高压，使闪光灯管中的氤气电离，储能中．的电能便在灯管两极之间放电而发出强烈的闪光。如果闪光灯充电正常，开机接通后指示灯在15秒内燃亮，而不闪或漏闪，就可判断为触发电路发生了故障。触发电路故障的检查和排除是闪光灯修理的难点之一。
　　

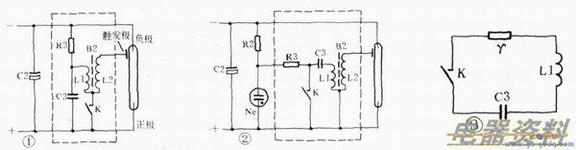

　　图1虚线框内是闪光灯的触发电路，由R3、电容C3、B2和同步触点K组成(K在照相机内快门附近，外接闪光灯的试闪钮也为K)．，跨接在储能电容C2的两端。触发电路还有几种变化，图2是另一种常用的触发电路，但不论如何变化，其中的C3、K和B2的初级线圈Ll必定串联成一回路：
　　
　　来自直流升压电路的脉动直流电，在对C2充电的同时也经R3对C3充电。在快门开放时K闭合，C3即通过L1放电，同时在次级线圈L2上感应出数千伏的高压。由此可见，要使触发电路正常工作必须具备两个条件；一是C3要储存一定的触发能量，二是触发能量要转换成高压并施加在灯管触发极和负极之间。
　　
　　触发灯管燃亮所需的能量，随闪光灯的指数而不同，通常约为o．O01焦耳。电容储存能量的多少，取决于它的电容量和充电，可按公式w=÷cU2计算，这样C3选择o．022～o．047μF，电压充至240V左右便能满足要求。闪光灯在使用过程中，由于C3的变值或损坏（断路，短路、漏电或容量不足），会造成不能充电或充电不足，其他元件的损坏，如R3断路、K的簧片变形常闭，及图2线路中的U断路等，也会造成C3不能充电。
　　
　　在确认C3完好的情况下，可采用下述方法检查C3是否充电：对于机载闪光灯找到K后，拨动簧片使其碰触}对于外接闪光灯，将联闪线的芯部和外环短路，或用导线将插脚中央的触点和卡槽中的簧片短路。在正常情况下，上述操作接触处均应发出火花。火花极微弱，要在暗处观察。若没有火花，就说明C3没有充电，可进一步查找原因。这一检查也可采用测量K触点或C2两脚之间电压的方法，用磁电式测量，正常时应在240V左右。
　　
　　上述检查情况正常，而灯管仍不闪或漏闪时，那就是C3、Ll组成的回路未能产生振荡的原因了。
　　
　　把C3、Ll回路中的接线、Ll的线圈和K的接触电阻考虑进去，并以等效电阻r表示即成一电阻、电容、串联的电路。如图3。在K闭合的瞬间，由于C3的放电在回路中产生一脉冲，这时若回路中的和相等就会产生振荡。由于没有电能补充，振荡是衰减的。这一振荡在L2上感应出数千伏的高压。
　　
　　为了使回路产生振荡，闪光灯在设计和装配时，C3的电容量和Ll的量是配置好的。但在使用过程中，由于C3、Ll的数值变化或等效电阻r的增大，会造成电路不振荡。这样在K闭合的瞬间，L2上只能得到一个逐渐减小的电压，而不是振荡脉冲高压，就不能可靠地引燃灯管。此外，如果L2的层间或引出线之间绝缘不好，会导致高压旁路，L2产生的高压就不能全部加到灯管触发极和负极之间，闪光灯工作就不稳定或甚至不闪。
　　
　　L2产生的高压是瞬间的，而且所提供的很小，无法用电压表测量。检测瞬间高压最有效的方法是用示波器观察。在L2的两端接上示波器后，瞬间闭合K，如C3、Ll回路起振，就会出现一个衰减的振荡波形，其第一个半波的应在5000v以上。在业余条件下可将L2的两端接至一完好灯管的正负极，瞬间闭合K，灯管内若有电弧跳过，就说明L2有高压产生。如果L2自身或引出线的绝缘不好，在做上述检测时，会产生层间或线间跳火，这时可听到轻微的“劈拍”声，在暗处能看到跳火的部位。
　　
　　了解了触发电路产生高压的原理及检测的方法后，这部分电路的修理就不难了。修理时应首先检查K的触点是否变形或烧蚀而不能闭合。有时即使能闭合也会因接触电阻的增加（即r增加），而使C3、Ll回路不起振。因此检查和清理K触点应列为修理照相机常见工作。证实K接触良好，C3能充电而灯管仍不闪或漏闪，就说明C3、Ll回路没有起振，这时就要调整C3的电容量或Ll的电感量，使它们的容抗、感抗接近相等。实际工作中改变C3的电容量较为简便，因此第一步可在C3上并联电容进行试验，若无效再将C3换小试验。由于C3或Ll的数值一般不会偏离太大，增减电容量以不超过0.OlμF为宜，否则因容抗、感抗相差悬殊会依然不起振，这样做往往一、二次便能奏效。对于出现层间或线间跳火的情况，在找到跳火部位后，改善该处的绝缘即可，若遇L2层间跳火无法消除时，只好将B2换去。
　　
　　一支合格的灯管在正常使用条件下可燃亮五千次到一万次左右，实际使用的闪光灯远远达不到这一次数。修理中可见到有的灯管已经发黑而仍能闪亮，因此对于有故障的闪光灯不要轻易认为是灯管出了毛病，只有在直流升压电路和触发电路完好的情况下，闪光灯仍不闪或漏闪，才能判断是灯管损坏。
