三角牌C-18F60型电磁炉电源开关变压器的修补窍门

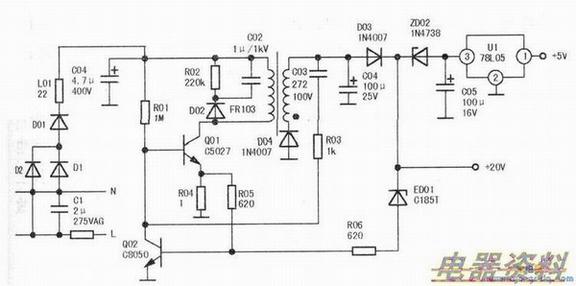

　电磁炉开关线圈短路损坏后，很难找到同规格的，此时，我们可以用φ0.15mm的高强度漆包线对其进行重绕，初级线圈为395匝，次级用φ0.25mm漆包线绕40匝。如找不到中0.15mm漆包线，可以用废旧风扇电机里的漆包线绕制。对绕制工艺没有太高要求，一般平整即可。初次级线圈之间用电工胶布绕二层进行隔层绝缘。绕制时，请注意同名端，见下图。如果同名端不对，不起振，可对次级绕组进行线头对调。

　在开关变压器线圈短路损坏后，应对整个的所有元件进行检测，特别是U1、ZD02、Q01、Q02、Dl、D2、D03、D04、R04、L01，通常L01（实为22Ω），R04也会同时损坏。
