海尔高科的18英寸组装彩电，行幅缩小为正常的2/3，行变发热严重

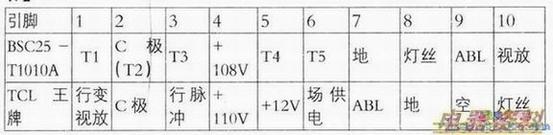

　一台海尔高科的18英寸组装彩电，行幅缩小为正常的2/3，行变发热严重，显然是行变次级局部短路性损坏，其型号为BSC25-T1010A，引脚功能见下表。从一资料中发现TCL王牌废主板上的行变比较合适。去掉损坏的行变，接上一只100W灯泡作假，将主由108V调为110V，再将代换的行变装上去。据下表引脚功能对应接好。T1～T5是为调整行幅大小设计的，代换时可只接T2。TCL行变的③、⑤、⑥、⑨这四脚不用，可剪掉。

　仔细检查后，接上信号通电试机，图像声音基本正常，细调加速极和聚焦极使图像最佳。测灯丝电压略低，将灯丝限流由1Ω改为0.68Ω后正常。试机两小时未见异常，代换成功。
