基于555组成的全自动点火器的燃气炉电原理

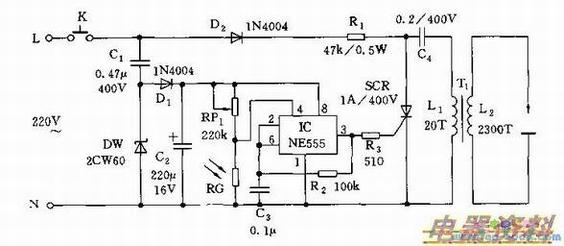

如上图所示，该的点火器是以555为核心，利用对火光敏感的特性，去控制555的复位端，使555自动起振或中止振荡，自动点火。
    555和R2、C3组成无稳态多谐，当打开气阀开关时，自动将联动的开关K闭合，此时由于光敏RG的阻值极大，4脚呈高，故一接通便起振，将SCR不断触发导通，使得C4不断通过R1、L1充电，又不断经SCR、L1放电，在T1的次级感应出约10kV的高压交流电，该高压通过放电针打火放电，自动点燃气炉。之后，由于火光照射RG，使之呈低阻，则4脚呈低电平，振荡器被强制复位，停振，SCR截止。当炉火因种种原因熄灭，RG又呈高阻，4脚重呈高电平，555又起振，再次点火。
    脉冲升压变压器是关键件，可采用U12磁芯，高压线圜L2用12英寸电视机，L1用Φ0.5mm漆包线绕20匝。
