液晶彩电板极维修中电源组件的代换
液晶电视板级维修中，异板维修较同板维修难度要大得多，异板维修是由于找不到原型号组件或因原型号组件价格过高时采取的一种补救措施。异板替换维修，除对代换的电路组件上的电路和输出接口电路进行改进外，对信号处理组件替代时还要对信号处理组件板进行程序刷新或写程。下面就谈谈组件代换。
液晶电视中的组件是一个独立的组件，其工作状态虽然受控制系统电路输出的开／待机控制，与CRT彩电的一样可采用强制方式进入正常工作状态。
在液晶电视维修中，若发现机内的开关电源严重损坏到无法修复或电子市场上出售的开关电源组件价格低于维修器件成本时，便可采用换板方式进行维修。
板级维修中，液晶电视开关电源组件代换的原则是：拟用代换的开关电源组件必须满足机内信号处理电路和供电要求，即拟用开关电源组件输出和电压满足机内信号处理电路和逆变器的要求。
液晶电视的信号处理电路、逆变器正常工作时所需要的电压虽然不高，但电流较大。一般来讲，液晶电视信号处理组件和逆变器对开关电源的具体要求是：17英寸～20英寸液晶电视，若信号处理电路和逆变器只要求开关电源提供一组+12V电压，则开关电源组件输出电压和电流不得低于+12V和6A，有时电源组件输出电压标注为“+12V/6A”；26英寸～32英寸液晶电视，若信号处理电路和逆变器要求开关电源提供两组+5V、一组+12V、一组+24V共四组电压时，其开关电源的输出电压/电流通常为：5V/1A，5V/4A，12V/2.5A，24V/5.5A；37英寸～42英寸液晶电视，若信号处理电路和逆变器要求开关电源提供两组+5V、一组+12V、一组+24V共四组电压时，其开关电源的输出电压/电流应当分别为：5V/1A，5V/4A，12V/3A，24V/9A；46英寸～55英寸液晶电视，若信号处理电路和逆变器要求开关电源提供两组+5V、一组+12V、一组+24V共四组电压时，其开关电源的输出电压/电流应当分别为：5V/1A，5V/4A，12V/2.5A，24V/12A。
从上面列出的数据可以看出，液晶电视的屏幕越大，机内信号处理组件和逆变器对开关电源输出电流的要求愈大。
实际上，液晶电视开关电源组件输出的两组+5V电压，用一组输出电流较大的+5V电压代替也能满足机内信号处理电路的要求。一般来讲，在液晶电视维修过程中，只要拟用于代换的开关电源的输出电压与原机开关电源的输出电压相同，输出电流大于或约等于原机中的开关电源输出电流，均可直接用于代换原开关电源，供电视机显示正常的图像和声音。

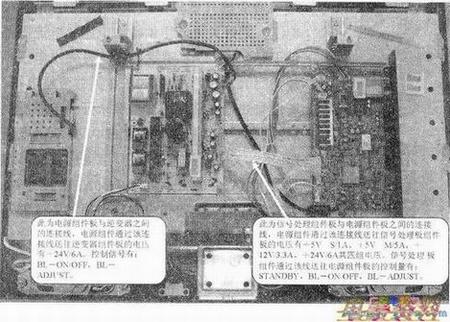

下图为海信TLM32E29液晶电视机内部结构图，该液晶电视机内开关电源通过两组连接线分别与信号处理组件板和逆变器连接。该开关电源有+5VS/lA、+5VM/5A、+12V/3.3A、+24V/6A共四组电压输出。通过(14)脚的插座XP804输往信号处理组件，其通过的电压有：+5VS/1A、+5VM/5A、+12V/3.3A，信号处理板通过插座CN11输往开关电源组件板的控制量有：开待机控制电压STANDBY．逆变器启动/停止控制电压BL-ON/OFF，背光灯亮度自动调整控制电压BL-ADJUST。开关电源通过插座XP802输往逆变器的电压和控制信号有：+24V/6A电压，逆变器启动/停止控制电压BL-ON/OFF，背光灯亮度自动调整控制电压BL-ADJUST。
实际工作中，若接修到海信TLM32E29液晶电视，检查结果又发现是开关电源严重损坏而无法修复，或在短时间内购买不到原装开关电源组件，用户又着急要看电视，可用输出电压和电流相同的其他32英寸以上液晶电视采用的开关电源进行代换。如用长虹32英寸液晶电视中的开关电源（型号：GP02）进行代换，电视机也能正常工作，显示出正常的图像。
为什么长虹32英寸液晶电视中的开关电源能代换海信TLM32E29液晶电视中的开关电源呢？因为长虹GP02型开关电源输出电压也有四组，分别是5V/1A（MCU供电）、5V/4A（图像和伴音小信号处理供电）、12V/2.5A（伴音电路供电）、24V/5.5A（逆变器供电），与海信TLM32E29液晶电视中的开关电源的输出电压和电流非常接近。只不过两种开关电源的输出电压和控制量接口存在较大差异，不能直接利用原有插座与信号处理组件板和逆变器进行连接，需要对长虹开关电源组件与海信液晶电视信号处理板组件、屏上逆变器组件之间的连接线做适当调整。实际操作过程中，为了使机内布线简洁、美观，尽量利用原来的连线。
具体操作方法和步骤如下：
1．用短路线将长虹开关电源J806插座⑥脚输出的“+5V/1A”电压接人海信信号处理组件板插座CN11⑩脚。
2．用短路线将长虹开关电源J806插座⑤脚输出的“5V/4A”电压接人海信信号处理组件板插座CN11①脚。
3．用短路线将长虹开关电源J806插座⑩脚输出的“12V/2.5A”电压接入海信信号处理组件板插座CN11⑧脚。
4．用四根短路线，每两根组成一组，一组一端接长虹开关电源J805插座⑤、⑥脚，另一端接液晶屏上逆变器的+24V电压端。另一组一端接长虹开关电源J805插座①、②脚，另一端接液晶屏上逆变器的接地端。
5．用短路线将信号处理板上CN11插座输出的开/待机控制电压加到长虹开关电源J806插座①脚。
6．固定好代换后的电源组件板，至此电源组件板的代换即告结束。
反之，也可将海信32英寸液晶电视中的开关电源用到长虹或其他品牌的(非背光源)32英寸液晶电视中，当然，若市场上能购买到输出电压和电流满足信号处理板、逆变器要求的万能（通用）开关电源，也可通过改线的方式用在任何品牌的32英寸液晶电视上。
