创维29T68AA型彩电无光栅

　该机的聚焦盒附近，已烧出一个孔，同时对加速极引线放电打火，已将引线烧焦，并导致无光栅。
　　
　　拆机后发现该机采用超大规模集成块，主板上标识为8809，实用SKYWORTH8829CSNG 4H99，为A51DC，场输出块为LA7841，块为STRG9656。
　　

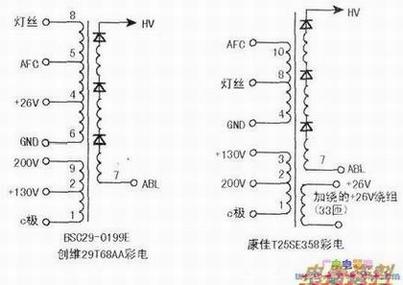

　　先取下坏高压包，经检测其⑦脚外接的ABLC322(0.5611F/250V)已炸裂，其他未见异常。此高压包因无法购到，于是考虑代换。现有一块25英寸康佳彩电的废板，超级单芯片型号是KONKA—CKP13028829CPNG5FF7，与此机相似。两只行变的绕组简图如图所示，对比发现康佳机的彩行只缺少场部分的26V供电，因康佳机场块用的是LA78041，并且场供电取自于，所以此机高压包无场供电绕组，其他电路相同，但行变引脚位置略为有差异。
　　
　　接下来增加场供电绕组，经过试验，在行变磁芯上用绝缘导线穿绕33匝即可满足场块所需的26V，用导线对应连接好脚位试机后，出现图像，代换成功。
　　
　　仔细观察，发现图像行、场幅度均偏大，怀疑是新换行变的高压不足，试着调整行逆程，将C313由7600pF改为4700pF后，图像行、场幅度均变小，但行幅还略微偏大。同时，图像上部正常、下部伸长，看不见字幕。此时测量行输出的输出电压均正常，逆程电容已不能再调整，于是决定进入总线调整。
　　
　　此机进入总线的方法如下：按音量减键至屏显“00”时，一只手按住电视机上的音量减键不放，同时另一只手按遥控器的屏显键即可进入I2C总线状态。此时屏幕的右上角显示“S”字符，左侧显示“RCUT 75”字符，按节目键调整项目，按音量键调整数据，遥控关机退出总线状态。
　　
　　此机型的“S”与“D”模式的数据相同。进入总线后，将场线性“VLIN OD”的值调整为“OC”，同时场幅“VSC 08”调整为“OA”，行幅“WID 26”的值调整为“23”，图像即完全恢复正常。
