电磁炉保险丝熔断，IGBT管击穿的维修方法

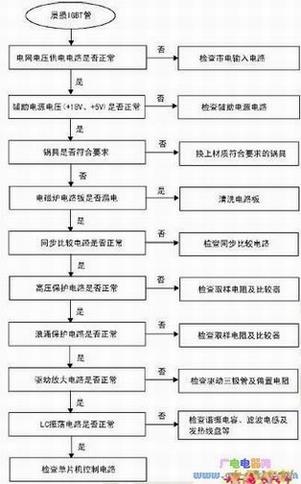

　由于管往往是因其他元器件损坏所致，仅因自身质量差而损坏的故障率较低，因此更换管后不可贸然试机，以防再次损坏。此时，应拆下发热线盘，作以下检查：
　　
　　１.通电前，应检查IGBT管Ｇ与地之间所接的钳位及是否正常。
　　
　　２.接通，不按任何键，IGBT管Ｇ极应小于0.5V，最好是小于0.3V，正常时约为０Ｖ，如图２－１７所示。若IGBT管Ｇ极电压高于0.5V，一定不能装上发热线盘试机，否则会损坏IGBT管，这时应检查运算放大器、功率驱动管及其偏置是否正常。
　　
　　3.接通，按下开机键，散热风扇应转动，且IGBT管Ｇ极应有间隔出现的1V～2.5V试探电压。
　　
　　4.在上述测试均正常的情况下，可在保险管管处串接一只１００Ｗ/２２０Ｖ的灯泡降压限流。通电试机，灯泡微亮，表明功率输出级已无明显短路现象；若较亮，表明功率输出电路仍存在短路现象，需作进一步检查。另外，也可用一只60W～150W/220V的灯泡作为假，代替发热线盘试机，若灯泡亮，表明故障仍未排除。正常时，灯泡不亮或断续微亮。
　　
　　５.如果故障机的功率驱动ＩＣ采用ＴＡ８３１６或ＴＡ８３１６Ｓ，在更换IGBT管的同时，最好也将ＴＡ８３１６/Ｓ换掉。更换ＴＡ８３１６/Ｓ后，在不接发热线盘的前提下，通电测ＴＡ８３１６/S的7脚是否有０Ｖ～０.６Ｖ左右的脉冲电压。若有，表明电路工作基本正常，可接上发热线盘试机；如果电压大于０.6V，说明电路仍有故障，不可接上发热线盘试机，应接着检查同步及功率驱动电路。若同步及功率驱动电路正常，再检查振荡电路，最好代换电压比较ＩＣ。
　　
　　６.在换上新IGBT管时，要在IGBT管上涂上导热硅脂，并将固定IGBT管的螺丝上紧，同时还应观察散热风扇转速是否正常，整机通风是否良好。
　　
　　７.在交流供电插座中增加ＬＣ元件，发防市电中的干扰尖脉冲叠加在直流电源上，导致瞬间高压超过IGBT管的耐压值，从而使IGBT管损坏。

　　提示：在实修中，为了判断电压比较器的好坏，可人为地将其或输入端接＋５Ｖ或地，看输出端（需接有）的电压是否正常。正常时，若同相输入端电压高于反相输入端，输出端为高；反之，输出端为低电平。
