电脑录放扩音机的维修代换

　这种电脑录放扩音机极易损坏，主要是损坏1和102，也可能损坏Ul(78L05)。对于78L05损坏，可以在其(1)脚串联一只15Ω 2W的，将输入降至8V多点即可。块可使用TDA2003．也可使用UTC2003。由于是小作坊产品，散热片又薄又小，尽管维修时加大了散热片．可仍有返修。用户反映有时喇叭接线掉了，在安装时不小心将两个输出端碰短路了就彻底不响了，查看是功放块损坏了。
　　

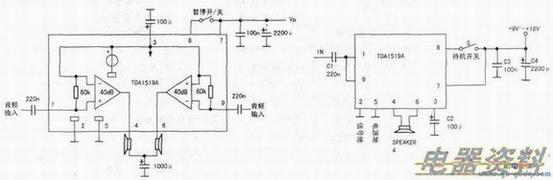

　　综合考虑成本、维修难度、使用的耐久性等因素，用输出功率更大的拆机品TDA1519A（2x11w或BTL22W>代换，使用效果很好。TDA1519A的双声道应用见下左图，TDA1519A(1)、(9)脚分别为两个放大器的输入和输入端，很适合作BTL功率放大（见下右图）。按照下右图另制一块印刷板，也可用旧的线路板改造，拆去IC1和IC2，从音量电位器RP中间端焊一根导线到TDA1519A输入端，再从TDA1519A(4)、(6)脚焊两根导线到原IC1、IC2(4)脚，目的是利用原电路的茹贝尔网络，再把R10和R12的一端从原电路中挑开。
　　
　　TDA1519A(8)脚的开关可用短路导线代替，TDA1519A(7)、(8)脚的要尽可能靠近引脚，TDA1519A的散热片要加大至长时间工作不烫手。采用上述方法代换了十多个板子，无一返修。
　　
　　也可用TDA1519A修复，如汽车功放等采用12V供电的功放，其应用电路见图2。注意：其中一路信号要作倒相处理。
　　
　　注：TDA1519A的外形和功率都不同于TDA1519，TDA1519是2x6W的功放。
