丽歌SD322低音炮电路的改进方法

　本有源音箱在小音量时音质尚好，唯低音量感不足。将音量调大，声音就发破。有“扑扑”声。该箱是18W双13V输出,经整流后是±18V直流。TDA2030A在±18V供电8Ω的情况下，可输出15W的不失真功率。对于，为保证音质，一般功率应是音频最大不失真功率的1.5至2倍左右。看来，该箱所用18W电源变压器功率偏小。于是将其换为30W的双13V变压器（箱内不便安装，用螺丝固定在箱外）。再调大音量，声音失真发破的现象有改善,但仍未根除。

　检查可知前置小信号电路LM324和功放TDA2030A的供电都是并在一起的，即LM324的④脚和TDA2030A的⑤脚共用+18V电源，LM324的脚和TDA2030A的③脚共用-18V电源。而大音量时，功放TDA2030A的输出功率较大，会使电源的电压波动下降。造成前置小信号电路LM324的供电电源也下降不稳定，从而使LM324放大的音频信号削波失真，经功放放大后，信号失真就更厉害。可见这就是大音量下声音发破失真的原因所在。

　为使前置小信号电路的供电不受功放电路的影响。有几种方法：（1）前置小信号电路和功放电路独立供电。（2）前置小信号电路由功放电路的电源稳压后供电。（3）前置小信号电路和功放电路的电源共用，但须经隔离退耦。
　　

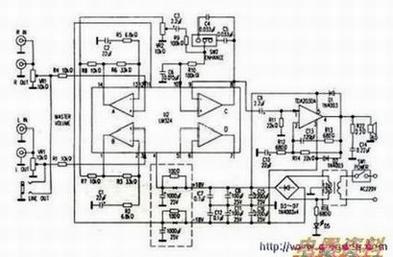

　　采用最简单，成本最低的第三种办法，见图中虚线框部分所示：将LM324④脚和+18V电源的连线断开，串入100Ω隔离。并增加一只1000μF退耦。将LM324脚和-18V电源的连线断开，也增加上述相同元件。为使电源更稳定，在正负电源2200μF滤波上再并3300μF电容各一只。再试听，大音量下声音发破失真的故障排除。
