管道振动引起的电动门故障的处理

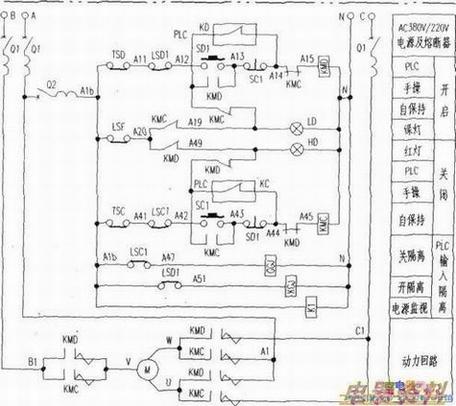

　前不久，厂里的#10线路水泵人口门控制版，突然出现指示错误。在闸门盘就地操作处，红、绿指示灯均亮，而此时#10线路水泵人口门的实际位置是开到头的位置。在远方的plc系统中显示黄灯亮（电气原理见附图）。首先检查电动门电气回路中的辅助接点是否有烧粘短路现象，如图中的A20与A19,也就是关回路的接点。经检查发现交流接触器的各个接点通断都正常．没有任何卡涩现象。
　　
　　打开电动门端盖．查看齿轮计数器中的撞块的实际情况。发现“开”的撞块虽然是顶死的（与电动门的实际位置相对应）．但微动开关(HWK-22K)外壳松脱，直接导致虽然撞块被顶死，但常闭接点没有因齿轮计数器的“到位’’而动作（常闭接点依然闭合）。将微动开关先彻底拉出采用SJ-39常温固化快速胶粘接松脱的微动开关外壳。
　　
　　粘接好的激动开关与原来的一样，重新紧固好撞块后plc系统及就地操作处指示均显示红灯亮，系统恢复正常。
　　
　　仔细研究导致质量较好的HWK-22K微动开关外壳松脱原因，发现是由于电动门所在管道振动较大所引起的，为彻底消除隐患，采取了调整支撑和加固管道的方法将管道的振动降低到最小，以后就再也没有发生类似故障。
