反激变换器工作原理

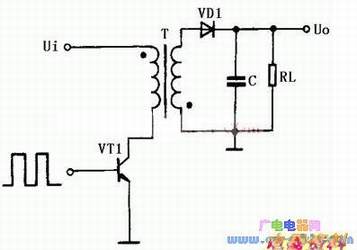

　反激式变换器的典型如下图所示。当开关管VT1 导通时，高频Ｔ初级绕组的感应为上正下负，次级绕组的感应电压为上负下正，整流VD1处于截止状态，此时初级绕组中储存能量。
　　
　　当开关管VT1截止时，由于不能突变，高频变压器Ｔ初级绕组的感应电压为上负下正，次级绕组的感应电压为上正下负；变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和Ｃ后向输出。

　反激式变换器不仅可以传输能量，还可以储存能量，无需利用输出和进行储能，因此输出电感和电容规格比正激式小很多。

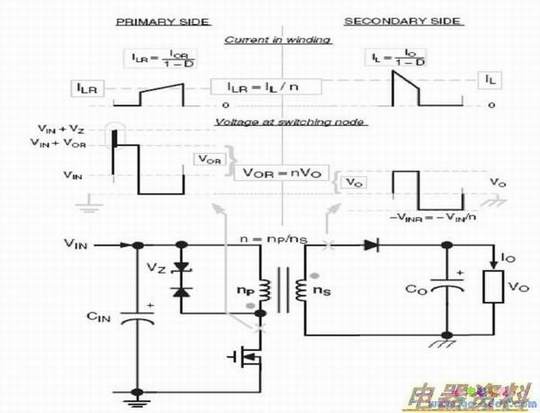

　　反激式开关管工作波形

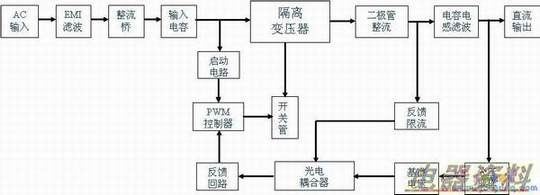

　　反激式基本框图

　　输入回路：由滤波、高压整流滤波、变压器初级、开关管MOSFET组成。
　　
　　输出回路：由变压器次级、输出整流、滤波等组成；
　　
　　控制回路：由低压电子元器件组成.
　　
　　输入回路与输出回路两者间采用变压器进行隔离，既可以实现高低电压间的转换，又可以确保人身与低电压器件的安全。
