液晶彩电常用功率因数校正电路工作原理

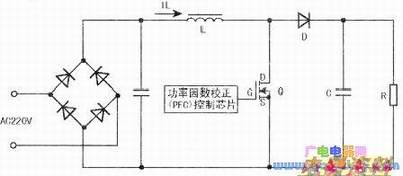

　　在液晶彩电中，常采用升压型校正，其原理图如下图所示，主要由储能L、功率校正开关管Q、升压D、C及功率因数校正控制芯片（简称PFC芯片）组成，其工作过程如下：　　AC220V市电经桥式整流滤波后，得到约300V的脉动直流，送给功率因数校正电路。当功率校正开关管Q导通时，流过储能L，电流线性增加，电能以磁能的形式储存在电感L中。在此期间，二极管D截止，C放电为提供能量。当功率校正开关管Q截止时，由于L中的电流不能突变，于是在L中产生约80V～100V左一右+的感应电压，与输入的+300V电压串联，即以380V～400V的输出电压通过D向电容C和负载供电。
　　
　　经过几个后，电容C两端的电压稳定在380V左右。
　　
　　PFC芯片对输入的300V脉动电压与输出的PFC电压进行比较，让输入电流自动跟踪直流电压的基准，通过一定算法的计算后输出PFC开关脉冲，送往开关管Q的栅极，控制Q的导通时间，以保持输出电压稳定，从而实现恒压输出和提高功率因数的目的。
　　
　　这种PFC电路的优点有：
　　
　　1．输入电流完全连续，并且在整个输入电压的正弦周期内都可以，因此可获得很高的功率因数；
　　
　　2．电感电流即为输入电流，容易调节；
　　
　　3．开关管Q栅极驱动信号地与输出共地，驱动简单；
　　
　　4．输入电流连续，开关管的电流峰值较小，对输入市电电压变化适应性强。
