液晶彩电信号板的控制系统组成与工作条件

　液晶彩电的控制主要由MCU（微控制器）、程序(FLASH)、用户存储器及按键、遥控等组成，与常见的CRT彩电控制系统基本相同，仅多出一个程序存储器，这是因为液晶彩电图像信号的后端处理具体方式需与液晶屏对应，则需预先烧录入相应的运行程序，故称之为程序存储器。
　　
　　与CRT彩电一样，控制系统要正常工作必须满足以下工作条件：
　　
　　1.MCU、与程序存储器(FLASH)、用户存储器的供电正常
　　

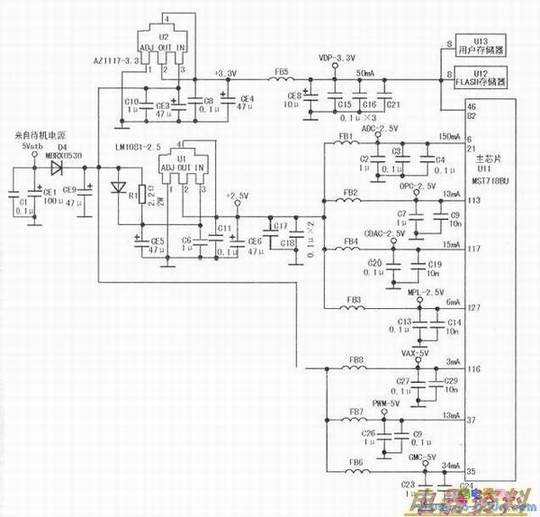

　　MCU供电通常是多组（有别于CRT彩电），常见为+2.5V、+3.3V和+5V；程序存储器和用户存储器的供电多为3.3V，上述工作电压均来自的待机5v，例如长虹LS15机芯控制系统的供电如下图所示。

　　
　　2．时钟电路正常
　　
　　MCU所需基准都由时钟电路得到。时钟电路由晶体（简称）与移相组成。移相为数十皮法的瓷片电容，与晶振引脚串联，可使晶振可靠起振，并确保晶振频率的稳定性。
　　
　　另外，在单芯片方案电路中，时钟电路所产生的振荡信号还送往视频器，以便准确地出色差信号，若振荡信号频率异常，会造成彩色不正常，甚至无彩色。
　　
　　3,MCU复位电压正常
　　
　　在液晶彩电中，大多数芯片有多个复位端，且无外部复位电路，其复位电位设在lC内部，这也有别于CRT彩电。例如单芯片MST718BU有两组共5个复位引脚，其中42脚(FBl)、39脚( FB2)为外部复位引脚，外接分压电路，当42、39脚的电压低于1.2V时，芯片将进行复位动作；44脚( Power-good)、68脚（Power_on_RStn）和72脚(Re-set)为内部复位引脚，靠内部产生的复位信号给芯片其他模块提供复位。若上述任一路复位不成功，均会引起二次不开机故障。

　4．总线及外接存储器正常
　　

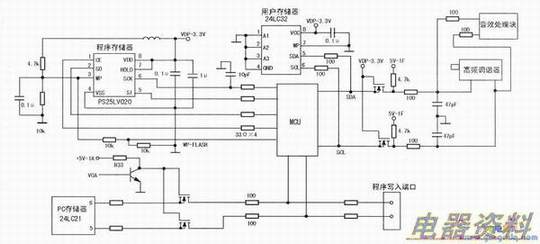

　　总线上常接有用户存储器、程序存储器、PC存储器及音效处理块、高频器等器件，如下图所示，若任一路总线出现短路现象，均会导致不开机故障。
　　
　　实修时，可通过观察指示灯来大致判断故障部位：若指示灯不亮，应检查MCU工作电压；若二次开机后指示灯颜色不变化，说明MCU没有从程序存储器和用户存储器中读取到相应的数据，应对串行数据总线进行检查；若指示灯不停地闪烁，说明MCU复位不成功，应检查复位电路。
　　
　　【提示】用户存储器是存储用户关机前的使用信息，如频道、音量、亮度、、色度等，以便下次开机能迅速读出上次的使用状态，具有记忆功能；程序存储器是外置FLASH存储器，存放整机的主控制程序，需提前写入，能实现软件烧录，软件升级及正常使用；PC存储器是存储该机作为PC显示器时VGA接口支持的各种信号格式等各种信息，供显卡读取并输出相对应的信号格式，主要存储数据有：表头、制造商标识、产品标识、EDID版本、显示器基本参数和特征参数、图像最大尺寸、显示器传输特性( Gamma值)、显示器特性参数、彩色特性参数等参量。
