卫视数字接收信号处理的实用电路

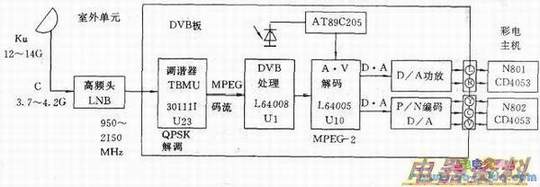

　卫视数字接收信号处理专用板（DVB）由20多块组成。其中主要包括卫视器兼QPSK，DVB处理器、MPEG-2器，PAL/NTSC器，音频电路，各种和稳压电路等，其组成方框图如下图所示。



　卫星转发的QPSK的MPEG-2数据流微弱电信号，被抛物面天线接收后聚焦在焦点上，处于焦点上的馈源便得到增强的电信号送入高频头。LNB对这个电信号进行低放大和下变频处理，把950～2150M带宽的第一中频信号经75Ω同轴电缆从室外引入电视机后盖板上的卫视信号输入插孔。进入机内的DVB板内的调谐器电路23，在U23块内的QPSK（四相相移键控）电路中，进行解调处理输出I、Q信号，完成信道解调过程。解调出的3bit软判决取样信号I、Q→维持比解码器搜索出正确的维持比码率一字同步电路搜索和恢复出8bit的帧同步字一去交织电路重组接收到的符号的正确次序一里德所罗门解码器剥去每帧数字的监督码和去干扰码→输出MPEG-2码流。进入MPEG-2的解码电路，该电路采用LSI公司配套的芯片，即由L64008(Ul)完成传输层解复用、解扰；L64005(Ul0)完成音频、视频解码和NTSC/PAL视频编码。L64008同时还集成了32位的CPU，可以代替外部主控处理器，完成各种系统任务和所有与传输层有关的功能，并提供外部电路接口。该机为了控制彩电单元和数字卫视接收部件，仅采用单一，运用数字红外光束，把控制指令发送到电视机的遥控接收窗，由遥控接收组件OPT601来转换成相应的控制信号（见图2），其输出分两种分别传送给TV单元的的N601，另一路经射随管缓冲后，加到卫视接收部件的U16，再转接到DVB处理器Ul。由于不同的按键发出不同的遥控指令，为此有些指令由N601微处理器执行，有的指令则由DVB处理器来实施。L64005集成了音频、视频解码和OSD控制电路。从L64005解压出视频信号经PAL/NTSC编码电路和变换电路输出多制式的模拟视频信号(Y、C、V)；解压出的音频信号经DAC处理和放大后输出R、L信号，并分别加到彩电部分的N802和N801(CD4053)电子开关切换电路，经切换后进入彩电主板内的图像和伴音处理电路。
