等离子彩电(PDP)显示屏的驱动过程

　　显示屏要完成图像显示，主要分为复位、寻址和维持三个过程，下面简要进行介绍。
　　
　　(1)复位的作用：使显示屏所有都停止放电，起清零的作用，排除前一显示期的影响。
　　
　　(2)寻址的作用：选择显示屏上需要点亮和不点亮的子单元。
　　
　　(3)维持的作用：在维持期，积累了壁电荷的予像素单元产生维持放电，实现图像显示。
　　

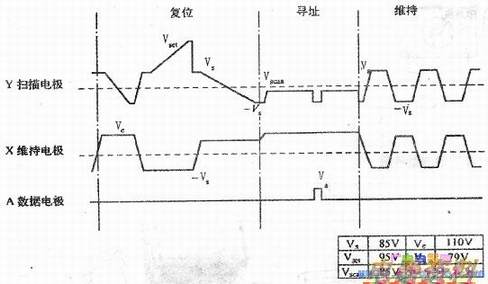

　　要完成以上过程，需要为显示屏的Y扫描电极、X维持电极和A数据电极（寻址电极）提供不同的驱动。不同的PDP显示屏，由于其构成和驱动有所不同，所需要的驱动电压是不同的，下图所示是三星PDP显示屏电极施加电压的波形图。
　　
　　在实际的驱动电路中，X维持电极的所有电极由一个公共端连接在一起，它无需驱动芯片，但需在不同的时间施加脉冲电压；Y扫描电极与X维持电极之间相互独立；A寻址电极（数据电极）输出显示数据，不同子帧，输出不同的数据信号。
　　
　　工作时，PDP彩电电路产生的电压加到PDP显示屏的驱动电路上，再由驱动电路产生PDP显示屏不同电极所需要的脉冲电压。
