开关电源模块内部电路解密

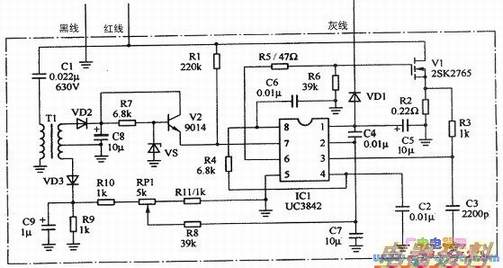

　　目前市场上出售的模块，其不尽相同，下面以控制芯片采用UC3842的开关模块为例进行介绍，有关电路如下图所示。
　　
　　UC3842是模式⑧脚单端控制芯片，其内部电路框图与引脚功能与UC3843相同。
　　
　　(1)启动与振荡电路
　　
　　由红线来的300V直流经启动R1降压后，加到1(UC3842)的⑦脚，当⑦脚电压达到16V时，UC3842的⑦脚内的基准电压发生器产生5V基准电压，从IC1⑧脚输出，经R4、C2形成回路，对C2充电到一定值时，C2就通过UC3842迅速放电，在IC1④脚上产生锯齿波电压，送到内部，从IC1⑥脚输出脉宽可控的矩形脉冲，控制开关管Vl工作在开关状态。
　　
　　电路启动工作后，开关T1“一次”绕组的感应电压经C1耦合至脉冲变压器T1“一次”绕组，T1“二次”侧感应的脉冲电压经VD2整流、C8后，得到直流电压，由12.6VVS和射极跟随器V2稳压后，输出12V电压，送到UC3842的⑦脚（端），取代启动电路，为UC3842提高启动后的工作电压（参见下图）。
　　
　　(2)稳压控制电路
　　
　　脉冲变压器T1“二次”绕组感应的电压经二极管VD3整流、C9滤波后，产生直流电压，用于稳压取样电压。由于变压器T1各绕组上的电压成一定的比例关系，因此，耦合到脉冲变压器T1绕组上的电压，以及经VD3整流、C9滤波获得的取样电压如实反映了开关电源输出电压的高低。该取样电压经R10、R11和电位器RP1分压后，送至UC3842的②脚，在UC3842内部，经误差放大器放大后，通过后续电路改变IC1⑥脚输出的脉冲占空比，从而调整输出电压。
　　
　　具体控制过程是：电源输出电压Uo↑→ICl②脚的取样电压↑→IC1①脚的电压↓→IC1⑥脚输出脉冲的高时间↓→开关管V1导通时间↓→电源输出电压U。↓。若电源电压输出端电压下降，则稳压过程相反。在下图电路中，RP1为输出电压可调电位器，调节它可改变输出电压的高低。
　　
　　采用此开关电源模块代换时，由于开关变压器及其“二次”侧的整流、滤波电路没有更换或改变，所以，只要主输出回路的输出电压调整好，其他各路输出自动生成正确的电压。
　　
　　从以上分析可知，此开关电源模块采用了间接取样电路，即取样电压取自脉冲变压器T1感应的电压，用于直接取样的灰线并未发挥作用。实际上，故障机如果没有光电耦合器，将开关电源模块的灰线悬空，电源也能正常工作，即所谓最简工作模式。
　　
　　(3)过电流保护电路
　　
　　UC3842的③脚是电流检测输入端，经R3接到场效应管Vl的S极，当因过重等原因使V1电流增加时，其S极电阻R2上的压降增加，使S极电压上升，引起IC1③脚（电流检测端）电压升高，当电压上升到1V时，IC1③脚内部电流检测电路控制并切断IC1⑥脚的脉冲输出，达到过电流保护的目的。
