光电耦合器件的工作原理

　　光电耦合器以光电转换原理传输信息，由于光耦两侧是电绝缘的，所以对地电位差干扰有很强的抑制能力，同时光耦对电磁干扰也有很强的抑制能力。

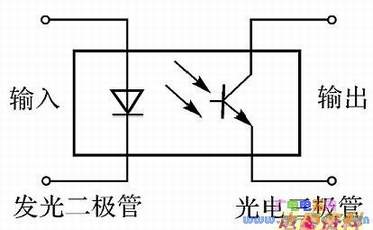

　光电耦合器由发光器件（）和受光器件（）封装在一个组件内构成；

　当发光流过IF时发出红外光，受光激发后导通，并在外作用下产生电流。

　光耦合器件有透光型与反射型两种。在透光型光耦合器件中，发光器件与受光器件面对面安放，在它们之间有一间隔，当物体通过这一间隔时，发射光被切断。利用这一现象可以检测出物体的有无。采用这种方式的耦合器件后边连接的接口电路设计比较简单，检测位置精度也高。

　反射型光耦合器件从发光器件来的光反射到物体上面由受光器件来检测出，比起透光型来显得体积小，把它放在物体的侧面就能使用。
