数字电视信号的调制

　　信号在传送过程中，需要把视频基带信号到一定的载波上，将载波送入信道去传输。数字电视信号的调制就是用数字基带信号去调制射频正弦波的参数（如、和）。常用的调制方式主要有：QPSK（四相移相键控）调制、QAM（正交幅度）调制等。
　　
　　(1)QPSK
　　

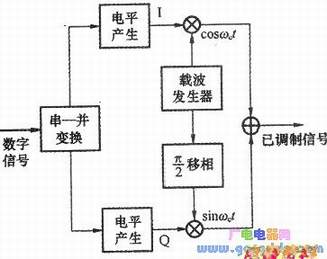

　　QPSK调制称为四相移相键控调制，Q代表正交，PSK代表二相调制。在介绍QPSK调制器工作原理之前，先介绍PSK调制原理。下图为二相制PSK调制器方框图，数字信号0输入时开关K接a，输出相位为0的载波。数字信号l输入时开关K接b，输出相位为π的载波。实现了移相键控。QPSK调制可以看成是两个PSK调制器的组合。下图为QPSK调制器原理方框图。输入的串行数码序列经串并变换，分成两路速率减半的数码序列，两个序列中对应码元组成一个比特码元，分别经发生器产生双极性电平信号I(t)与Q(t)。I(t)对载波cos2πfct进行调制，得到分量I(t)cos2πfct正交分量Q(t)对经过π／2移相的载波sin2πfct进行调制，得到正交分量Q(t)sin2πfct。两信号经相加，得到QPSK信号。

　　
　　(2)QAM调制原理
　　

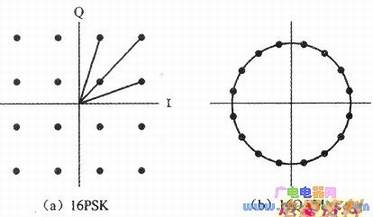

　　正交幅度调制(QAM)是幅度调制和相位调制的结合。它使用两个正交的载波。下图为16PSK和16QAM已调波矢量端点群图。横轴为同相轴I，纵轴为正交轴Q，各码元在该平面上的位置分布称为星座图。由图可知16QAM和16个已调矢量端点已不在一个圆上，码元之间距离较远。把下图(a)坐标圆点与各矢量端点连接，可看出各已调波矢量不仅可能是幅度（距原点的距离）不同，还可能是相位（码元与原点的连线和同相轴之间的夹角）有区别。可以看出QAM调制方式的载波属既调幅又调相。正交幅度调制常用的有16QAM、32QAM、64QAM等。
