彩电开关电源IC内部保护检测电路

　　彩电振荡、驱动内部大多设有过流、过压检测，对大功率开关管的、开关输出进行检测，如：STR-F6454、STR-F6656、STR-F6658、STR-F5653、STR-G8656、STR-G9656、STR-S6708、STR-S6709、KA3S0880、KA5Q0765RT、KA5Q1265RF、KASQ1565RF等多种系列开关模块内部，均具有过流、高压检测保护功能。
　　

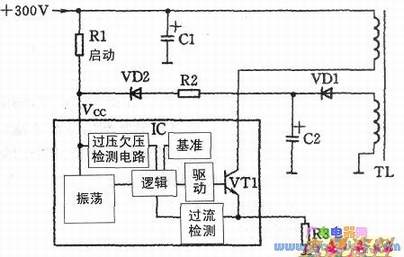

　　下图是常见的开关电源内部检测保护电路示意图。IC内部对开关电源通过VD1整流、C2后，经R2、VD2提供的V工作电压进行检测，也间接对开关电源的输出电压进行了检测。当开关电源因故输出电压过高或过低时，Vcc电压也随之升高或降低，经IC内部过压、欠压检测电路检测后，将检测结果送到逻辑电路，经逻辑电路与基准电压比较后，采取保护措施，切断开关电源激励信号，迫使振荡电路停振。
　　
　　图中，R3是电源开关管VT1的发射极，R3上的电压降体现了VT1的电流大小，R3上端与IC内部电流检测电路相连接，对VT1的电流检测，也间接对开关电源的输出电流进行检测，当电流超过规定值时，逻辑电路翻转，采取保护措施。
