绕线型转子异步电动机的起动

　对于笼型异步电动机，无论采用哪一种降压起动方法来减小起动，电动机的起动转矩都随着减小。
　　
　　所以，对某些重载下起动的生产机械（起重机、吊车等）不仅要限制起动电流，而且还要求有足够大的起动转矩，在这种情况下就基本上排除了采用笼型转子异步电动机的可能性，而采用起动性能较好的绕线型转子异步电动机。通常绕线型转子异步电动机用转子串接或串接频敏变阻器的方法实现起动。
　　
　　(1)转子电路串接起动
　　
　　绕线型转子异步电动机的转子回路串入适当的，既可降低起动电流，又可提高起动转矩，改善电动机的起动性能。其原理如下图所示。

　　
　　起动时，先将变阻器调到最大位置，然后合上开关，转子便转动起来。随着转速的升高，逐段切除，直到全部切除为止，转速上升到正常转速。起动完毕后，要用举刷装置把电刷举起，同时把集电环短接。当电动机停止时，应把电刷放下，且将电阻全部接入，为下次再起动作好准备。
　　
　　绕线型转子异步电动机不仅能在转子回路串入电阻减小起动电流，增大起动转矩，而且还可以在小范围内进行调速，因此，广泛地应用于起动较困难的机械（如起重吊车、卷扬机等）上。但它在结构上比笼型异步电动机复杂，造价高，效率也稍低。在起动过程中，当切除电阻时，转矩突然增大，会在机械部件上产生冲击。
　　
　　当电动机容量较大时，转子电流很大，起动设备也将变得庞大，操作和维护工作量大。为了克服这些缺点，目前多采用频敏变阻器作为起动电阻。
　　
　　(2)绕线型转子电动机转子串接频敏变阻器
　　

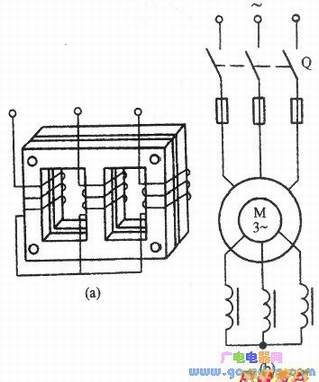

　　频敏变阻器是一个三相铁心绕组（三相绕组接成星形），铁心一般做成三柱式，由几片或十几片较厚(30～50mm)的E形钢板或铁板迭装制成，其结构和起动线路如下图所示。
　　
　　当电动机起动时，频敏变阻器的最大。起动后，随着转子转速的逐渐升高，频敏变阻器等效阻抗也随之减小。实际上频敏变阻器就相当于一个电抗器，它的阻抗是随起动过程中转子电流的而自动变化的，故称频敏变阻器。它正好满足绕线型转子异步电动机起动的要求，实现电动机平稳起动。
　　
　　由于频敏变阻器在工作时总存在着一定的阻抗，使得机械特性比固有机械特性软一些。因此，在起动完毕后，可用接触器将频敏变阻器短接，使电动机在固有特性上运行。
　　
　　频敏变阻器是一种静止的无触点变阻器，它具有结构简单、起动平滑、运行可靠、成本低廉、维护方便等优点。
