LED液晶面板与常规LCD彩电液晶面板的异同

　　液晶彩电显示图像的基本原理以及LED液晶显示屏的结构（不包含背光）与常规液晶彩电是完全相同的，进一步说，普及型LED液晶彩电在整机结构、组成、信号处理方式等方面使用FL背光的常规液晶彩电几乎完全相同。
　　
　　LED液晶彩电由于采用了LED背光照明，使得它与常规LCD液晶彩电之间大的区别主要体现在以下几方面。
　　
　　①LED液晶彩电与常规LCD液晶彩电所采用液晶屏的背光单元不同。
　　
　　②LED液晶彩电LED背光驱动电路与常规LCD液晶彩电所采用的CCFL背光驱动电路不同。
　　
　　③高档LED液晶彩电与常规LCD液晶彩电在信号处理电路上少有不同，这个不同点主要是由高档LED液晶彩电所采用的分区背光控制方式而带来的。
　　
　　下面介绍LED背光液晶彩电与常规液晶彩电在液晶显示面板上的差别,
　　

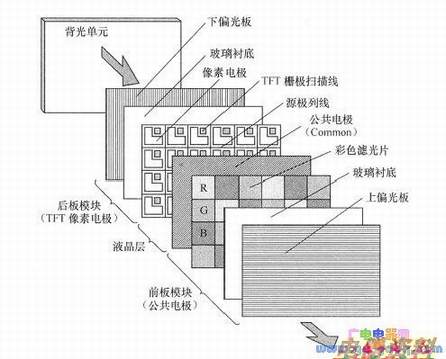

　　下图所示为液晶显示面板结构示意图，液晶显示面板从结构上来说可以分为两大部分，一是液晶屏液晶层、TFT驱动、滤色片等显示屏的主体结构部分；第二为背光单元，这也是LED液晶显示面板与CCFL背光液晶显示面板的最大区别之处。

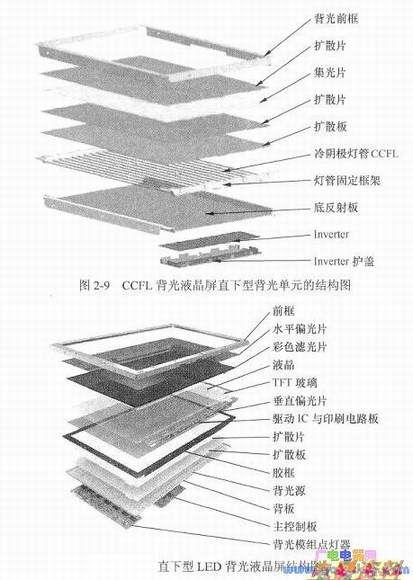

　　上图所示为CCFL背光液晶屏直下型背光单元的结构图，下图所示为直下型LED背光液晶屏的结构图，对比上图和下图所示CCFL与LED背光单元的结构图，可发现除了CCFL背光灯和LED背光灯外，背光单元的其他部分大体相同，稍有差异。
