TX系列继电器的主要技术指标

　　TX型为双刀双掷，触点容量2A/30VDC。系列产品中按驱动方式可分为常规驱动（即普通电磁继电器，松下电工称之为单边稳定）型；正、负电流脉冲驱动（有一个驱动线圈，靠注入一个正向电流脉冲或反方向注入一个负向电流脉冲使继电器置位或复位，松下电工称之为单线围锁定）型；双脉冲电流驱动（有两个驱动线圈，工作时靠分别注入正电流脉冲使其置位或复位，松下电工称之为双线圈锁定）型三种。按安装方式可分为标准印制板安装（安装孑L距均为计算机布板标准间距2.54mm或其整数倍），自限位安装（继电器安装高度被引脚上的凸台所限位）和表面贴安装（又有SA、SL、SS三种不同的尺寸规格），使安装使用极为快捷方便。线圈工作从1.5－48V有多种规格可供选用。
　　
　　主要技术指标
　　
　　触点材料为包金的银基合金，额定容量2A/30VDC，在性时最大开关功率60W，最大开关电压220VDC，最大开关电流2A，触点和线圈间耐压2000V、并能承受2500V的浪涌电压，继电器额定功耗140mW(工作电压1.5—24V)、270mW（工作电压48V）；单线圈锁定型额定功耗lOOmW(1.5—24V)、双线圈锁定型为200mW，触点的机械期望寿命在每分钟开闭180次时大于10的8次方次，电气期望寿命在性负载以及每分钟开闭20次、开关容量2A/30VDC时大于105次；1A/30VDC时大于5x105次。

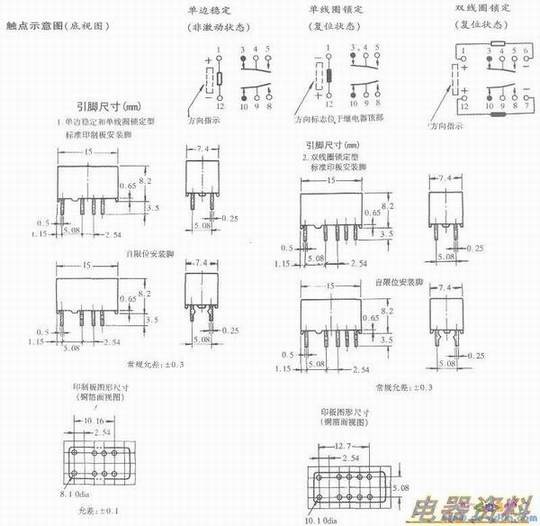

　TX系列继电器中还包括SA、SL、SS表面安装型单边稳定、单线圈锁定、双线圈锁定继电器。限于篇幅，对其技术指标、引脚尺寸等有关资料均已省略。松下电工大多数继电器均有同型的单线圈、双线圈锁定型号供用户选用。
