TFT液晶面板的构成

　在实际的液晶彩电中，TFT液晶显示屏是要和其他部件组合在一起作为一个整体而存在的。由于TFT液晶显示屏的特殊性以及连接和装配需要专用的工具，再加上操作技术的难度很大等原因，生产厂家把TFT液晶显示屏、连接件、驱动电路板、背光单元等元器件用钢板封闭起来，只留有背光灯插头和驱动电路输入插座，这种组件称为MODUEL（即LCM，液晶显示模块），通常也称为液晶板、液晶面板等。可见，这种组件的方式既增加了工作的可靠性，又能防止用户因随意拆卸造成不必要的意外损失。液晶彩电的生产厂家只需把背光灯的插头和驱动电路插排与外部电路板连接起来即可，使整机的生产工艺也变得简单多了。
　　

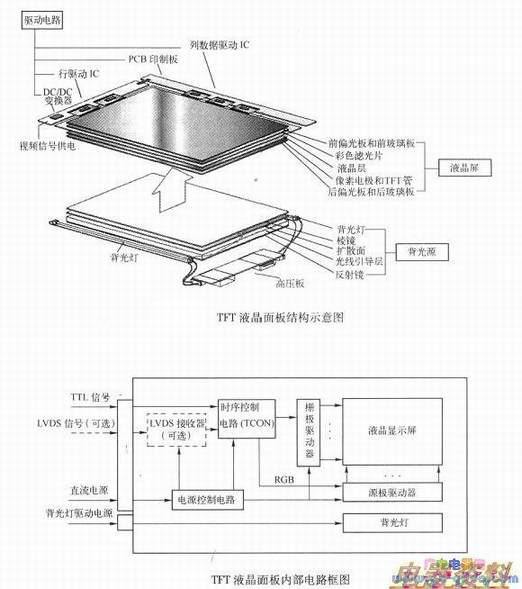

　　上图所示是液晶面板的内部结构示意图，下图所示是液晶面板内部电路框图。

　　
　　液晶面板中的背光灯一般需要高压，在液晶彩电中，高压由高压板电路（也称）产生，经高压插头送往背光灯。根据液晶彩电屏幕尺寸的大小以及对显示要求的不同，背光灯的数量是不同的。小屏幕液晶彩电一般使用几只灯管，高端的大屏幕液晶彩电则使用十几只甚至更多灯管。

　液晶面板外的主板电路通过排线与液晶面板接口相连，不同的液晶面板，采用的接口形式不尽相同，主要有TTL接口、LVDS接口等。有关面板接口的详细内容，将在后续章节中进行详细介绍。
　　

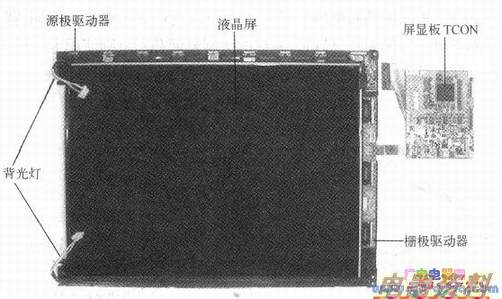

　　液晶面板中还设有几块PCB，其上分布着液晶屏驱动电路，主要有时序控制器（TCON，此芯片有时也称为屏显）、行驱动器、列驱动器等，如下图所示。由主板电路来的数据和时钟信号，经液晶面板TCON电路处理后，分离出行驱动信号和列驱动信号，再分别送到液晶显示屏的行、列电极，驱动液晶显示屏显示出图像。
