卫星电视变频器(高频头)的要技术要求

　　由于卫星电视接收系统中天线接收到的卫星下行微波信号非常微弱，为保证信号的质量，将接收到的卫星下行信号进行放大并变频，C频段卫星电视下应该满足的主要技术要求如下：
　　
　　(1)?频率特性好。振幅?频率特性是指输入恒定下，输入信号频率变化时输出端电平变化的特性，主要包括通频带、功率增益、增益波动及增益斜率几方面。
　　
　　通频带要求下变频器的输入频段与卫星下行频段一致，输出频段与卫星接收机的输入频段一致，而且下变频器的输入输出频段的带宽一致；功率增益是指输出功率与输入功率之比；增益波动是指在中频输出的频带内，最大增益与最小增益之差；增益斜率是指在中频输出的频带内，单位频带内增益的变化率。
　　
　　(2)系数低。噪声系数是指下变频器整体的等效输入噪声，即将整个产生的热噪声等效于在输入端的一个噪声源，通常用噪声温度表示。
　　
　　(3)本振频率特性好。它包括第一本振频率的标称值、第一本振频率的稳定度、第一本振频率的泄漏。
　　
　　(4)输入输出的驻波比及回波损耗小，输出的电压驻波比及回波损耗在中频频段内测量，输入的电压驻波比及回波损耗在下行微波频段内测量。
　　
　　(5)功率增益高。它是指下变频器的中频信号输出功率大。
　　
　　(6)增益稳定性好。这是指在中频输出的频带内增益随时间变化的起伏小。
　　
　　(7)多载波互调比小。这是指多个不同频率的信号进入下变频器时的相互产物小。
　　
　　(8)输入饱和电平高。这主要是指输入信号超过额定范围时，引起下变频器进入非线性工作区的影响小。
　　
　　(9)镜像干扰抑制比高。这是表示下变频器抑制镜频信号的能力好。当下变频器工作在线性范围时，输入幅度相等的带内信号和镜频信号两者在输出端电平比即镜像干扰抑制比。
　　
　　(10)群时延特性好。这是指下变频器造成的群时延小。
　　
　　(11)杂散信号少。这是指互调产物之外的无用信号少。
　　
　　(12)残余调制噪声小。这是指当输入端加一标称频率、标称电平的纯正弦信号时，输出信号中含有的附加噪声小。
　　
　　这些技术要求中，以本振频率稳定度高、噪声温度低、幅频特性好为最重要。
　　

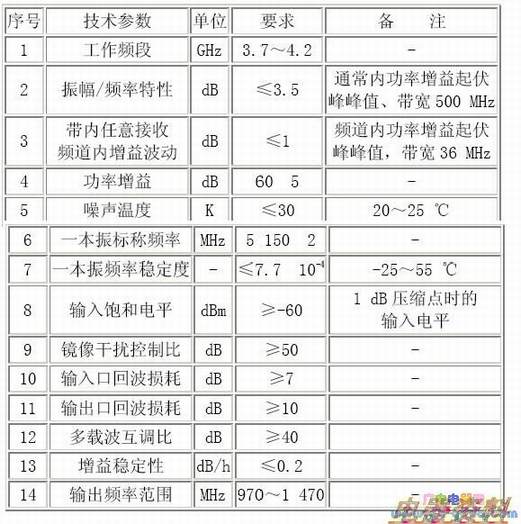

　　以上对C频段高频头的主要技术要求可以概括成下表所示。但表1是针对接收C频段卫星模拟电视信号的高频头而言的，如果在接收卫星数字信号时，则除了选用噪声温度低，本振频率稳定度高，动态增益大外，还必须选用本振噪声小的高频头，因为在接收卫星数字信号时，高频头的本振相位噪声和本振频率稳定度大小对接收信号质量是至关重要的(因为会影响到数字信号的误码率)。用于数字压缩卫星接收系统的高频头要求本振相位噪声小于-65dBc/(在1kHz处)；本振频率稳定度小于±500kHz。

　　对于Ku频段高频头的选择，由于目前我国使用的通信卫星(鑫诺1号星、亚洲2号星、亚太1A星等)转发器的下行工作频段都为(12.25～12.75)GHz，而国际电联分配给我国直播卫星(三个轨位为62°E、80°E、92°E)的下行工作频段为(11.7～12.2)GHz，因此所选用Ku频段高频头的频宽范围一定要与所需接收卫星的下行工作相适应。
　　
　　此外，如果使用一体化馈源高频头最好选用双线极化馈源高频头，这样卫星下行的两种极化波可以在卫星接收机上通过极化电控切换来选择所需接收的垂直或水平极化波。
