液晶显示器DE信号的产生

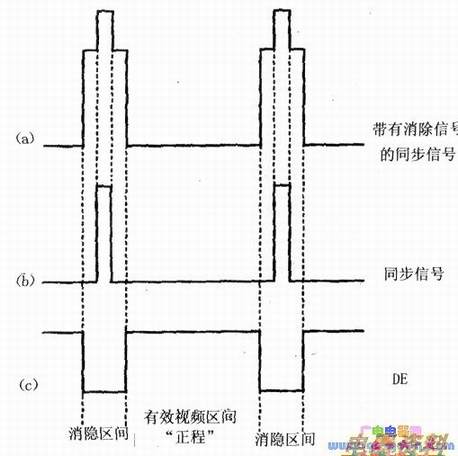

　下图所示为DE信号示意图。其中下图(c)为DE信号。DE是一个高有效信号，在DE高电平期间所对应的视频数据信号被认为是有效数据信号，DE的高电平期间与中的扫描正程相对应。从图中可以看出，如果将消隐信号见下图(a)进行倒相，正好与DE信号相同，但因为在中不能处理三电平的同步/消隐信号，因此，单独设立了一个DE信号。
　　
　　有数字视频信号的，一般都需要DE信号。对于液晶显示器．DF存在于液晶显示器的两端和中间。
　　
　　“两端”指的是液晶显示器的DVI接口和液晶显示器驱动板与液晶面板的接口；“中间”指的是液晶显示器主控电路。
