电子管自动平衡式倒相电路原理分析

　　推挽功率输出有许多优点，诸如两功率管静态直流产生的磁势在输出中相互抵消，磁心不易饱和；因而产生的偶次谐波在变压器中被抵消：整流中残留的交流分量也可被抵消。因此追求高音质的发烧友，都会选择推挽输出的电路。
　　
　　推挽功放需要倒相电路。通常有变压器倒相和电子管倒相两种，变压器倒相多用于大功率推挽输出，如50w以上的甲乙2类（功放管有栅流1扩音机。音频推挽变压器制造工艺复杂，且失真大。当采用或甲乙1类（功放管无栅流）推挽放大时，功放的推动级可不必采用推动变压器倒相推动，可以选择电子管倒相。电子管倒相通常又有3种电路，即分压式倒相、阴极输出倒相和自动平衡式倒相。其中以自动平衡式倒相电路综合性能较好。
　　
　　倒相器的功能是为两推挽功放管的栅极提供相反，幅度相等的推动。
　　

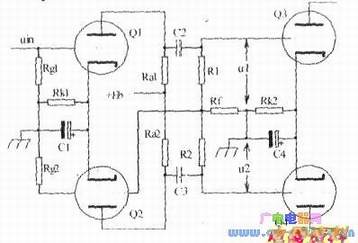

　　下图为自动平衡式倒相器的电路原理图，早期的教科书及相关文献，对自动平衡武功放只有比较笼统的介绍，未有定量分析。原“华东师大”的教科书涉及了定量分析，然而也仅仅给出了两个倒的幅度比较式(见后面的(1)式），没有证明过程，也没有给出该公式推导过程忽略了那些因素。对于精益求精的发烧友来说，难免心存疑虑。

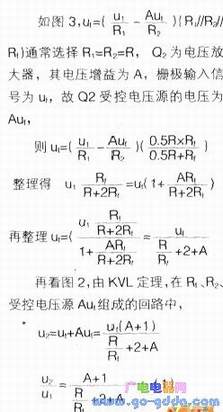

　　试用近来常用的电路分析法推导自动平衡式倒相器两倒相电压幅度的关系式。
　　

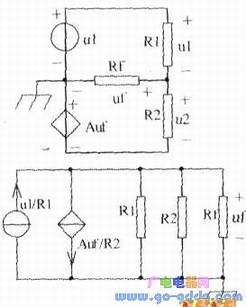

　　参看上图和下图。u1为Q1的输出信号电压。uf为Rf的端电压即Q2栅极输入电压，u2为02经耦台C3输出到Q4栅极的电压。
　　
　　显然u2的相位必须与ul相差180度，幅度应尽可能相等。
　　
　　等效电路忽略了三极管放大器的极输出（三极管的内阻通常在数十KΩ的量级，远小于Q3、Q4的数百MΩ量级的栅漏R1、R2）。

　　(l)式表明：u2恒比u1小，但如果尽量减小(R/R)的比值，及提高三极管V2的电压增益A，两倒相电压的幅度可以非常接近。再参看上图中u2和u1的电压参看方向，显然u2和ul。
　　
　　需要指出，（1）式是在忽略02放大器的板极输出的条件下推导出来的，因此Rl、R2阻值必须远大于02的输出电阻（Q2的动态内阻与板极电阻Ra2的并联值}，可选500kΩ，Rf阻值也可选500ko。
