红外通信原理简析

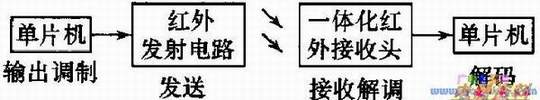

　红外遥控有发送和接收两个组成部分。发送端采用将待发送的信号为一系列的脉冲串信号，通过红外发射管发射红外信号。红外接收完成对红外信号的接收、放大、检波、整形，并出遥控编码脉冲。为了减少干扰，采用的是价格便宜性能可靠的一体化红外接收头(HS0038，它接收红外信号为38k，约26μs)接收红外信号，它同时对信号进行放大、检波、整形得到TTL的编码信号，再送给单片机，经单片机并执行去控制相关对象。如下图所示：

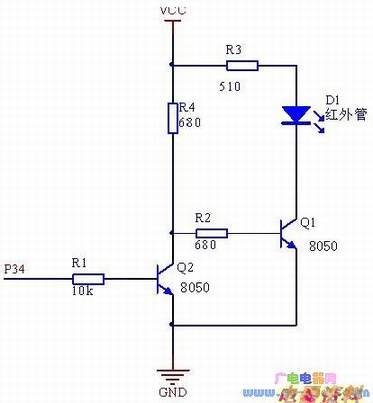

　　红外发送部分由51单片机、键盘、红外和7段组成。键盘用于输入指令，51单片机检测键盘上按键的状态，并对红外信号进行调制，发光产生红外线，数码管用来显示发送的键值。下图红外发射

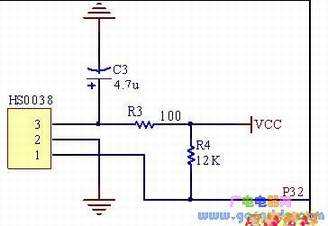

　红外接收部分由51单片机、一体化红外接收头HS0038和7段数码管组成。51单片机检测HS0038，并对HS0038接收到的数据解码，通过数码管显示接收到的键值。下图红外接收电路。
