伺服式电流传感器工作原理

　　伺服式如下图所示。

　　

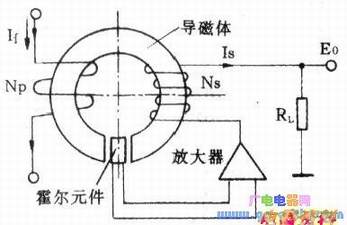

　　导磁体铁芯上绕有Np和Ns两个线圈，导磁体的气隙中安装了元件。被测电流If流入Np线圈，导磁体中的磁感应强度B使霍尔元件产生与If成比例的UH。该电压信号经放大器放大并转换成电流Is，Is流入Ns线圈；Is通过导磁体所产生的磁感应强度与If产生的磁感应强度相反。只要放大器有足够的放大能力，就可以使两个线圈所产生的磁感应强度相等，霍尔元件输出接近于零，达到平衡状态此时　　在Is回路中串接RL，则输出电压　　代人前式可得：

　　由于工作于平衡状态，导磁体内磁感应强度相互抵消，所以导磁体尺寸可做得很小，霍尔元件及导磁体相应受温度的影响就较小，高频特性也较好，测量精度也较高，但价格贵一倍左右。
　　
　　HFA1系列伺服式电流传感器是Hinode公司产品。有电压及电流（在型号后要加一个C字）两种输出形式，检测电流范围为50A-300A。
　　
　　该系列特点：极好的高频特性，带宽为0～2000k；小于0.02%/℃；响应速度快，典型值为1μS；受电压变动的影响小，在±9～±15V范围内输出变化小于±5mV；工作温度范围-10～60℃。
　　

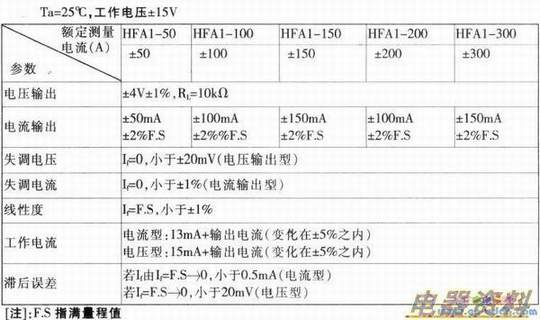

　　该系列主要特性如下表所示。

　　HFA1系列电流传感器接线端子如下图所示，各端子功能如下表所示。

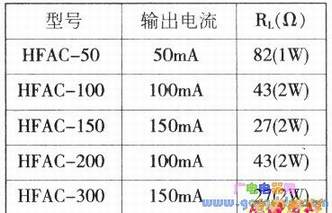

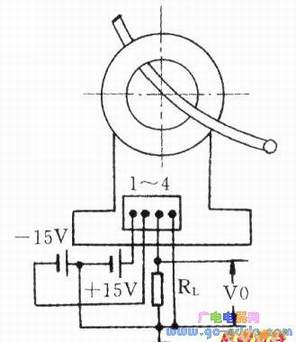

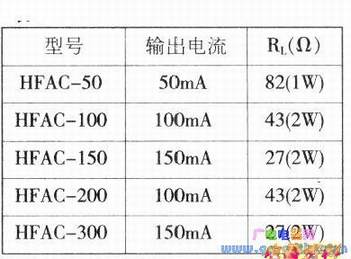

　　应用及注意事项电流输出型应用电路如下图所示，推荐的负载RL如下表所示。

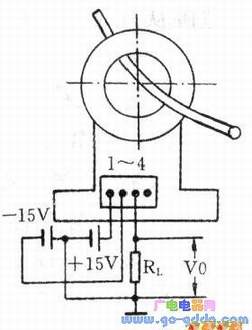

　　电压输出型应用电路如下图所示，负载RL建议用l0kΩ。
　　
　　应用注意事项：±15V的极性不能搞错，原则会造成传感器的损坏；±15V电压应同时加上；在±15V未加上而使用电流传感，在测高频电流时可能会烧毁内部线圈；测量的电流不能超过饱和电流（饱和电流为额定电流的三倍）；输入、输出端应防止输入高电压静电损坏传感器；

　　为防止输入，输入线应采用屏蔽线，并良好接地；传感器的附近不允许有强磁场，以先受千扰。
