双向可控硅的工作原理

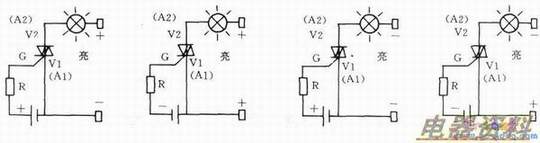

　双向可看作是两个单向可控硅反向并联而成的，如下图所示。它有两个阳极Al和A2（一个控制极G，没有触发时双向可控硅A1～A2呈关断状态，即不导通。当在控制极G加上触发信号，双向可控硅A1～A2间导通，其导通程度由控制极G所加触发角度而定。双向可控硅主要用于交流调压或开关，它和单向可控硅的主要区别是：
　　
　　①当双向可控硅触发后，A1～A2之间双向导通。
　　
　　②控制极G所加触发的信号无论正负都可使双向可控硅导通。
　　
　　③在交流中，如果可控硅控制极G无触发信号，则A1～A2断开。
