液晶彩电微控制器电路的基本组成

　微控制器简称MCU，它内部集成有中央处理器(CPU)、随机(又称数据存储器，RAM)、只读存储器（又称程序存储器，ROM）、中断系统、定时器／计数器以及输入／输出(I/O)接口等主要微型机部件，从而组成一台小型的计算机系统。以微控制器为核心构成的电路我们称之为微控制器电路。

　在液晶彩电中，微控制器具有重要的作用，负责对整机的协调与控制。微控制器出现故障，将会造成整机瘫痪，不能工作或工作异常。

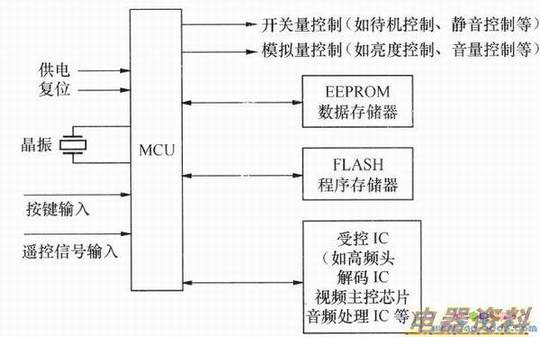

　下图所示是液晶彩电中电路的基本组成框图。

　　从图中可以看出，液晶彩电微控制器电路主要由微控制器及工作条件电路（、复位、振荡电路）、按键输入电路、遥控电路、存储器（数据存储器、程序存储器）、开关量（输出高／低）控制电路、模拟量（输出控制信号）控制电路、总线控制电路（对受控进行控制）等几部分组成。
