CooCox CoLinkEx调试接口及接法

    如果你想要单独使用CoLinkEx来调试其他设备，你可以把CoLinkEx掰开（推荐这样做，以免LPC1114部分对调试产生干扰。），然后用CoLinkEx的J2或者J4来连接其他设备：

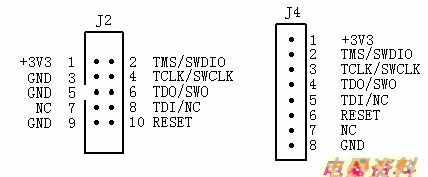

一、CoLinkEx的引脚描述：

J2和ARM 10针SW/引脚是兼容的。如果你有2mm，10针到2.54mm，20针的转换器，也可以直接把J2和ARM 20针标准接口连接起来。
<ignore_js_op>

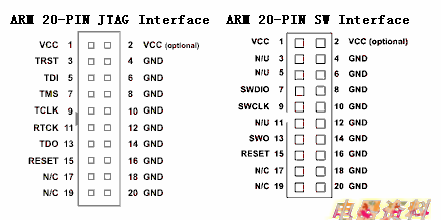

二、标准20针SW/JTAG引脚描述：
<ignore_js_op>

三、使用SW调试时接法

引脚功能	CoLinkEx J2	CoLinkEx J4	ARM 20针SW 接口
V (Optional)	1	1	1
SWDIO	2	2	7
SWCLK	4	3	9
SWO (Optional)	6	4	13
RESET	10	6	15
GND	3,5,9	8	4,6,…20

备注：
1.
如果不用从调试器供电，VCC可以不接。
2.
如果不使用SW trace功能，SWO可以不接

四、使用JTAG调试时接法

引脚功能	CoLinkEx J2	CoLinkEx J4	ARM 20针JTAG接口
VCC(Optional)	1	1	1
TMS	2	2	7
TCLK	4	3	9
TDO	6	4	13
TDI	8	5	5
RESET	10	6	15
GND	3,5,9	8	4,6,…20

备注：
1.
如果不用从调试器供电，VCC可以不接。
