简介ESD/EMI音频滤波器

随着便携式和无线设备的日趋复杂化，此类设备越来越容易受到静电放电(ESD)和电磁干扰()的影响。尤其在耳机、移动电话、便携式多媒体播放器、PDA或笔记本电脑等电子设备中，需要降低电磁干扰，以确保电子设备的高音频质量。

电磁干扰(EMI)由无线射频产生，对音频线路造成影响。同时，音频输入和输出又会使射频线产生。爱普科斯研制出一款新型组合式双重ESD/EMI



图1：音频应用保护。

设计此款新型ESD/EMI音频需要将十个分立组件的功能集于同一块芯片上(图1)。由于此具有20M的截止和0.2Ω的低串联，它在要求低通带衰减的应用中提供了良好的解决方案。对于所有四波段GSM频率制式(850/900/1800/1900MHz)、UMTS制式(2.1GHz)、/WLAN和蓝牙频率(2.4GHz)，当为200MHz至4GHz时，其衰减高于-20dB。在频率为900MHz时，它的衰减值非常高，超过-60dB(图2)。

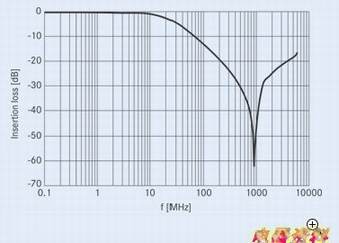

图2：插入损耗。

使用和的器在音频信号路径上具有非常明显的非线性特征。因此，它们会大幅度增加总度(THD)。相比较而言，爱普科斯生产的双重ESD/EMI音频滤波器具有低THD的特点，在1kHz时值低于-100dB，因而，它处理超清晰的声音的能力极佳。

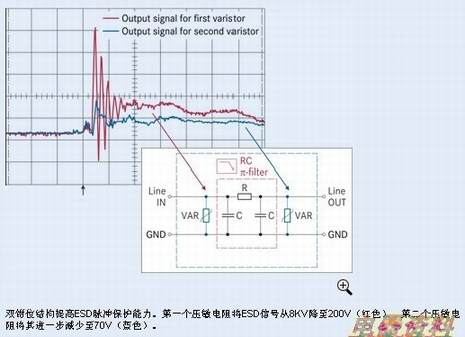

图3：超的双重保护。

ESD/EMI音频滤波器的设计还能对敏感的提供极好的ESD保护(IEC61000-4-2, 4级标准)。其内部采用双钳位结构，可将ESD脉冲从8kV降至70V(图3)。此外，ESD/EMI音频滤波器还具有非常稳定的陶瓷结构。即便经过1000 ESD脉冲，双重式ESD/EMI音频滤波器仍能保持原有的高滤波性能。
