TFT-LCD的驱动基础知识

　①驱动时序与波形。

　当TFT（薄膜）门极被扫描选通时，门极加入一正脉冲vg，TFT导通，若此时源极有信号VLD输入，液晶即加上了信号电压Vin。Vg消失后，CLD上的电荷将继续保持，直至再次被选通后，新的VLD到来，CLD上的电荷才改变，所以显示的图像相当稳定，如下图所示。



　②TFT-LCD像素矩阵的驱动。

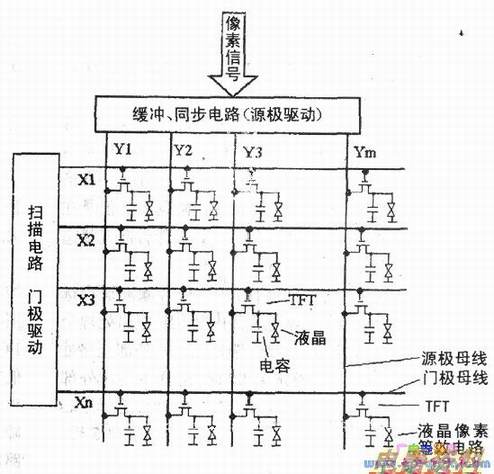

　如下图所示。当行线Xi加高脉冲时，连接在Xi(i=l，2，…，n)上的TFT全部被选通，图像信号经同步加至源极母线(Yl～Ym)上，经已导通的TFT将信号电荷加到液晶像素上（即加到CLD上），该电荷量决定像素的显示灰度。Xi每帧被选通一次，Yl～Ym每行都要被选通。



　③TFT-LCD有源矩阵驱动的优点。

　驱动路数只与TFT特性有关，彻底解决了液晶多路驱动的难题；每个像素独立寻址，没有交叉串扰问题，以及因串扰引起、清晰度下降等缺陷；独立寻址驱动，不受液晶电一光响应速度的影响，显示视频活动图像，没有闪烁或拖尾。

　④TFT-LCD的驱动电路。

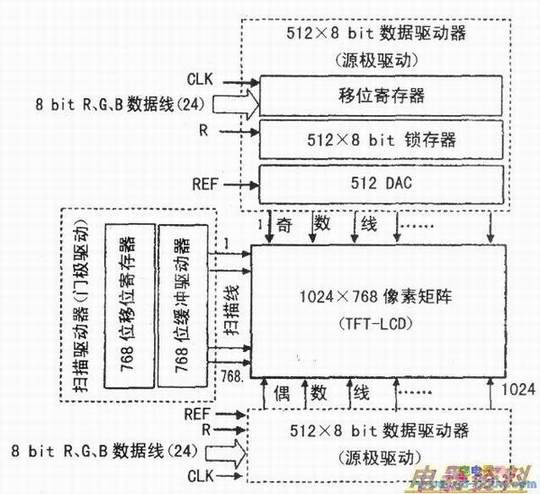

　设TFT-LCD的像素矩阵为1024×768，为了提高数据传输速度，将1024条信号线分为奇、偶两组，每组512条信号线。奇、偶两组同时作数据传输和转换。设像素灰度的分辨率为8bit（比特），同样为了提高数据传输速度，每比特设有一条串行数据线，共有3×8=24条串行数据线，同时传送R、G、B各8bit数据。在时钟脉冲CLK驱动下，每时钟传送了个像素的灰度数据(24bit)进入移位寄存器。在一个行周期里，512个像素数据全部传送完毕进入锁存器，移位寄存器又开始下一行周期的数据传送，与此同时，锁存器中的数据经转换成模拟电压，经缓冲器加在LCD像素电极上。偶数组512×8bit数据驱动器的工作与奇数组相同，工作过程如下图所示。



　图中信号R控制锁存器按行周期进行刷新，REF为DAC的基准电压。行驱动器在每个行周期依次使一条扫描线为选通电平，在一个帧周期内使1～768扫描线各被选通一次，最终将1024×768个像素全部被刷新一次。

　⑤由TFT-LCD所组成的彩色电视机电路　　

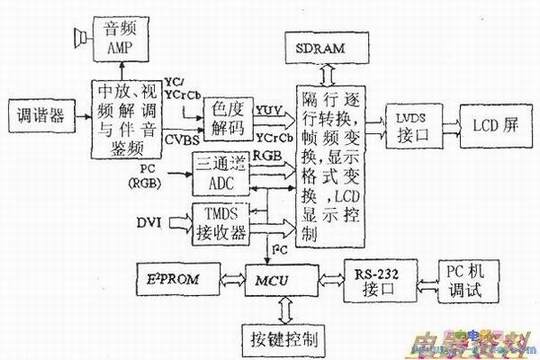

　由下图可知，液晶电视与CRT电视的电路系统，最主要的区别在于LCD的显示控制及其接口电路。
