教你如何看懂数字电路

　对于数字或含有数字电路的电路图，看懂它的关键是，通过分析各种输入信号状态与输出信号状态之间的逻辑关系，搞清楚电路的逻辑功能。

　一是引脚的主要作用是建立内部电路与外围电路的连接点，发挥电路的正常功能。

　二是数字电路输入端，包括数据输入端和控制输入端两大类，可分为一般输入端、输入端、边沿触发输入端、反相边沿触发输入端等。



　三是数字电路输出端，可分为_般输出端和反相输出端。

　四是可采用顺向“看图法”或逆向“看图法”来分析数字电路。

　五是数字电路处理的是不连续的、离散的数字信号，数字信号一般只具有“0”和“1”两个状态，这与传统的模拟电路完全不同，对于数字电路或含有数字电路的电路图，看懂它的关键是，通过分析各种输入信号状态与输出信号状态之间的逻辑关系，搞清楚电路的逻辑功能。

　六是数字在电路图中通常以分散画法的形式出现，即一块集成电路中的若干个功能单元，以逻辑符号的图形分布在电路图中的不同位置上，这是数字电路与模拟电路在电路图表现形式上的显著区别。

　分析数字电路，一般只需要掌握逻辑单元的功能，而不必去研究逻辑单元内部的电路。因此，熟识数字逻辑单元的符号和数字集成电路引脚的特征，能够帮助我们正确看懂数字电路图。

　1．数字集成电路引脚有什么作用
　　
　　数字集成电路引脚的主要作用是：建立集成电路内部电路与外围电路的连接点，只有通过引脚与外围电路建立联系，数字电路才能发挥其功能。

　(1)通过引脚使数字电路之间、数字电路与其他电路之间建立有机的逻辑关系。

　(2)通过引脚为数字集成电路提供工作。

　(3)通过引脚为数字电路提供输入信号，并引出数字电路处理后的输出信号。

　所以，识别和掌握数字集成电路各引脚的作用和功能，是看懂和分析含有数字集成电路的电路图的有效方法。

　2．数字集成电路引脚有哪些类型
　　
　　各种数字集成电路由于功能不同，决定了它们的引脚也不尽相同。但是引脚、接地引脚、输入端和输出端引脚则是大多数数字集成电路所必有的。

　3．怎样识别电源引脚
　　
　　电源引脚的作用是为数字集成电路引入直流工作。

　(1)数字集成电路一般采用单电源供电，即采用单一的正直流电压作为工作电压。数字集成电路具有一个电源引脚，电路图中有时在电源引脚旁标注有“VDD”字符，如下图所示。



　(2)电源引脚的外电路具有以下明显的特征：

　①电源引脚直接与相应的电源电路的输出端相连接。

　②电源引脚与地之间一般都接有大容量的电源(见图l中的Cl)。

　(3)电路图中有些数字集成电路可能有多个引脚接电源，这些引脚中有些并非是真正的电源引脚，而是逻辑功能的需要。

　主要有以下3种情况：

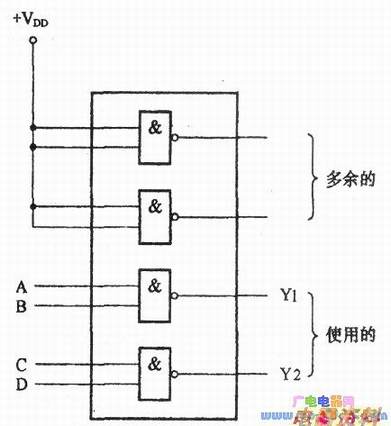

　①有些数字集成电路内部包含有若干个互相独立的门电路或，对于其中多余不用的门电路或触发器，往往将它们的输入端接正电源，如下图所示。
