液晶显示器定时控制器输出接口介绍

TCON(Timer Control)，即定时控制器，也称时序控制器，主要由时序发生器、显示及管理、控制电路组成。它接收]TL信号，经处理后控制栅极和源极驱动，驱动液晶屏显示图像。

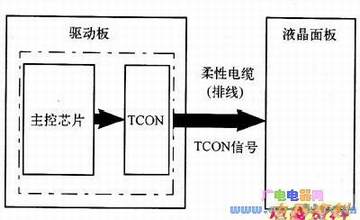

对于一般的，TC0N大都安装在液晶面板中，而不是直接装在驱动板中。但现在也有部分驱动板，其上的主控芯片集成有TC0N电路，这样的驱动板可以输出TC0N信号，直接驱动具有TC0N接口的液晶面板。TC0N输出接口组成示意图如图所示。
