时序控制(T-CON)电路的作用

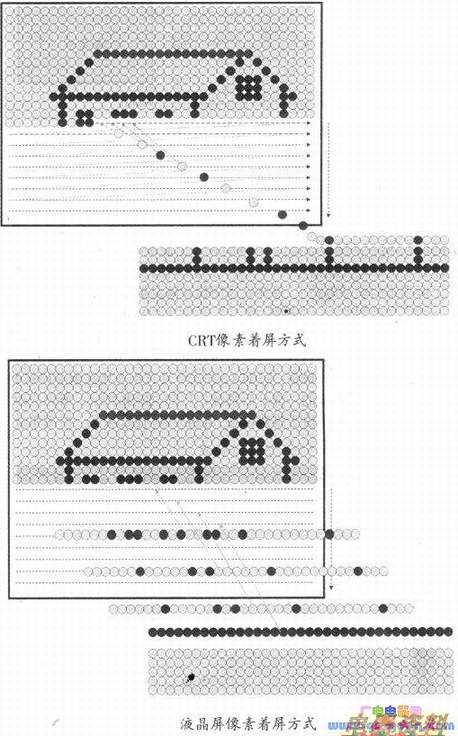

　　CRT显示的是按时间顺序排列的串行信号，像素是按照时间先后一个一个的着屏，如上图所示。而液晶屏显示的是一行一行并行排列的像素信号，像素是一排一排的着屏，如下图所示。时序控制的主要作用就是要把上图所示的像素逐个“着屏”的视频图像信号，转换为图4所示的像素以行为单位，按一定的时间顺序逐行“着屏”的并行图像信号。

　图像信号的转换，需要先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果再按规定从中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。完全改变了原来像素信号的时间顺序关系，所以此电路称为“时序控制电路”（其英语为Timer-Control，缩写为T-CON）。T-CON电路还要产生控制各个电路工作的辅助信号，重新编排的像素信号在辅助信号的协调下，施加于液晶屏驱动电路中，从而正确的重现出图像。



　T-CON电路的位置就在液晶屏驱动电路和前端视频信号数字处理电路之间，在液晶电视机中，T-CON电路多设计为一块独立的电路板。

　很多厂家把T-CON电路与前端信号处理电路集成在一起，做到一块主板上，被称为T-CON整合方案；也有厂家把T-CON电路直接设计到了液晶屏周边的驱动板上，从而进一步降低成本，提高了电路工作的可靠性。

　T-CON电路如果出现故障，在液晶屏幕上会出现一些特殊的故障画面，例如花屏、图像缺损、图像灰度、图像忽亮忽暗、左右颠倒、图像灰暗、白屏等故障现象，很多故障现象在CRT电视机中是见不到的。

　对于这些故障的维修，必须对T-CON电路的工作原理有所了解，对T-CON电路中关键点的值、波形进行正确的测量，才能把故障排除。
