电力系统的电流与电压回路

　一 回路

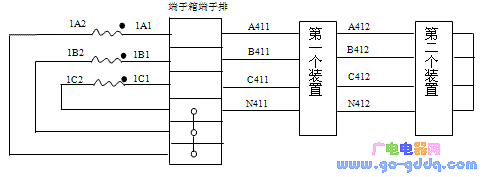

　以一组保护用电流回路为例，结合上一章的编号，A相第一个绕组头端与尾端编号1A1，1A2，如果是第二个绕组则用2A1，2A2，其他同理。

　二、回路

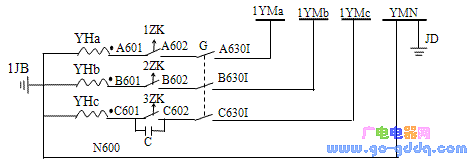

　母回路的星形接线采用单相二次额定电压57V的绕组，星形接线也叫做中性点接地电压接线。以变变电站高压侧母线电压接线为例。

　（1）为了保证PT二次回路在莫端发生短路时也能迅速将故障切除，采用了快速动作自动开关ZK替代保险。

　（2）采用了PT刀闸辅助接点G来切换电压。当PT停用时G打开，自动断开电压回路，防止PT停用时由二次侧向一次侧反馈电压造成人身和设备事故，N600不经过ZK和G切换，是为了N600有永久接地点，防止PT运行时因为ZK或者G接触不良， PT二次侧失去接地点。

　（3）1JB是保险，击穿保险实际上是一个放电间隙，正常时不放电，当加在其上的电压超过一定数值后，放电间隙被击穿而接地，起到保护接地的作用，这样万一中性点接地不良，高电压侵入二次回路也有保护接地点。

　（4）传统回路中，为了防止在三相断线时断线闭锁装置因为无拒绝动作，必须在其中一相上并联一个器C，在三相断线时候器放电，供给断线装置一个不对称的。

　（5）因母线PT是接在同一母线上所有元件公用的，为了减少电缆联系，设计了电压小母线1YMa,1YMb,1YMc,YMN（前面数值“1”代表I母PT。）PT的中性点接地JD选在主控制室小母线引入处。

　（6）在220KV变电站，PT二次电压回路并不是直接由刀闸辅助接点G来切换，而是由G去启动一个中间，通过这个中间继电器的常开接点来同时切换三，该中间继电器起重动作用，装设在主控制室的辅助继电器屏上。

　对于双57V绕组的PT，另一组用于表计计度，接线方式与上面完全一致，公用一个击穿保险1JB，只是编号略有不同，可以参见上一章的讲解。

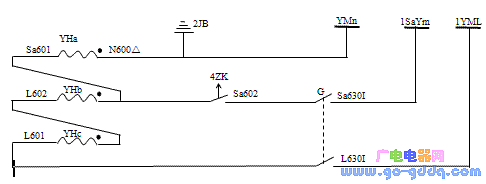

　母线零序电压按照开口三角形方式接线，采用单相额定二次电压100V绕组。

　（1）开口三角形是按照绕组相反的极性端由C相到A相依次头尾相连。

　（2）零序电压L630不经过快速动作开关ZK，因为正常运行时U0无电压，此时若ZK断开不能及时发觉，一旦电网发生事故时保护就无法正确动作。

　（3）零序电压尾端N600△按照《反措》要求应与星形的N600分开，各自引入主控制室的同一小母线YMn，同样，放电间隙也应该分开，用2JB。

　（4）同期抽头Sa630的电压为－Ua，即－100V，经过ZK和G切换后引入小母线SaYm。

　补充知识：开口三角形为什么要接成相反的极性？

　在图2.4中，电网D点发生不对称故障，故障点D出现零序E0，零序电流I0从线路流向母线，母线零序电压U0却是规定由母线指向系统，所以必须将零序电压按照相反方向接线才能使零序功率方向是由母线指向系统。这是传统接线方式，在保护实现微机化后，零序电压由保护计算三相电压矢量和来自产，不再采用母线零序绕组，这样接线是为了备用。

　线路电压的接法

　线路PT一般安装在线路的A相， 采用100V绕组。

　（1）线路电压的ZK装在各自的端子箱。

　（2）线路电压采用反极性接法，U x=－100V，与零序电压的抽头Usa比较进行同期合闸。

　（3）线路电压的尾端N600在保护屏的端子上通过短接线与小母线的下引线YMn端子相连。
