电力系统的有载调压机构

　S6“1-N”升压极限位置开关，在最高档断开；S7“N-1”降压极限位置开关，在1档断开；

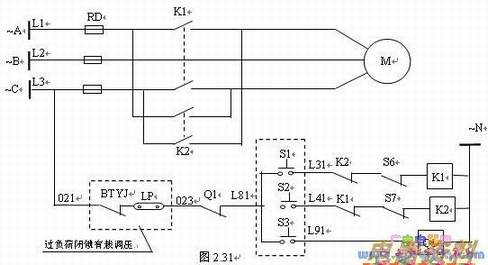

　图2.31是有载调压机构的示意简图。升压时按钮S1动作，K1闭合，电机M正相序转动，调压机构升档，降压时S2动作，K2闭合，电机M序转动，调压机构降档。紧急停止时S3闭合，Q1动作断开操作回路。主变后备保护保护在过流时候，BTYJ动作，闭锁调压。

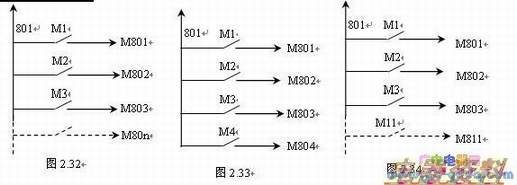

   　　S6“1-N”升压极限位置开关，在最高档断开；S7“N-1”降压极限位置开关，在1档断开； 　　图2.31是有载调压机构的示意简图。升压时按钮S1动作，K1闭合，电机M正相序转动，调压机构升档，降压时S2动作，K2闭合，电机M反相序转动，调压机构降档。紧急停止时S3闭合，Q1动作断开操作回路。主变后备保护保护在过流时候，BTYJ动作，闭锁调压。 　　有载机构的档位显示一般有三种，一种是一一对应方式，如图2.32，当前在哪个档位就哪个档位带电，另一种是BCD码方式，按照8421记数方法，如图2.33，在1档时M1通，在2档时M2通，在3档时M1和M2都导通，在4档时M3导通等等，还有一种是位数方法，如图2.34，表示十位数，带电表示1，不带电表示0，后面的M1-M10表示个位的0-10数字。
