片状多层陶瓷电容器

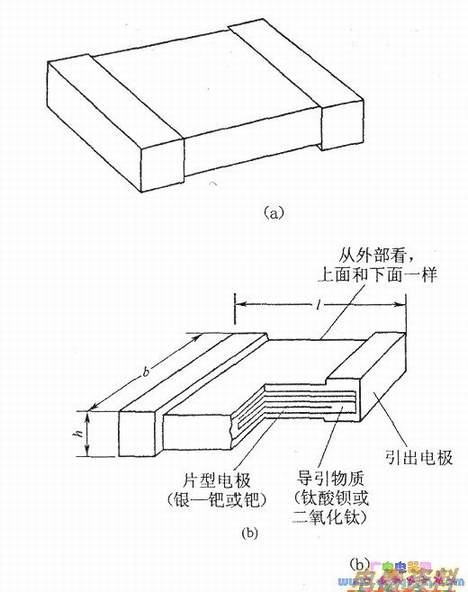

　　片状多层陶瓷器又称片状独石器，是片状电容器中用量最大、发展最为迅速的一种。若采用的介质材料不同，其温度特性、额定工作及工作温度范围也不同。该电容器的外形与结构如下图所示。
　　
　　片状多层陶瓷电容器内部由多层陶瓷组成介质层，两端头由多层金属组成。
　　
　　电容器的温度特性由介质决定，片状多层陶瓷电容器的介质材料主要有以下几种：
　　
　　①COG(NPO)：COG(NPO)属Ⅰ类材料。其性能最稳定，基本上不随电压、时间变化，受温度变化影响也极小，是超稳定型、低损耗电容器介质材料。适用于要求较高的高频、特高频及甚高频。该类电容器容量较小，一般以2200pF以下为主。
　　
　　②X7R：X7R属Ⅱ类材料。其容量随温度、电压、时间改变，但变化不显着，属于稳定性电容器介质材料。
　　
　　用该材料做成的电容器适用于隔直、耦合、旁路、等电路。该类电容器容量多为100pF～2.2μF。
　　
　　③Y5V：Y5V属Ⅲ类材料。具有很高的介电常数，可生产电容量较大的电容器。它属于低频通用性电容器材料，适用于对电容器容量变化要求不高、损耗要求不太严格的电路。该类电容器容量为1000pF～10μF，但目前市场上超过2.2μF的就较难买到了。
