等离子彩电高频头的类型

　　早期的模拟CRT彩电，一般采用合成式高频头来实现电视信号的接收。这种高频头是利用的结随加在两端的调谐电压(VT)的变化而变化，从而改变本振回路的振荡，实现调谐接收，一般是由MCU给出频段控制电压(BSO、BSl)和调谐电压(VT)来实现调谐选台任务。电压合成式高频头易受温度、电压等因素影响。其调谐稳定度不高，易引起频率漂移，且控制难度较大，必须在中放电器设置AFT，检出频率误差电压，再送到高频头AFT端子，或通过MCU去校正高频头调谐端予VT的调谐电压，以保证高频头内本振电路频率的稳定性。
　　
　　由于电压合成高频头存在以上问题，因此，彩电一般不采用，而是采用性能更好的频率合成式高频头或中放一体化高频头。下面对这两种高频头分别介绍。
　　
　　(1)频率合成式高频头
　　

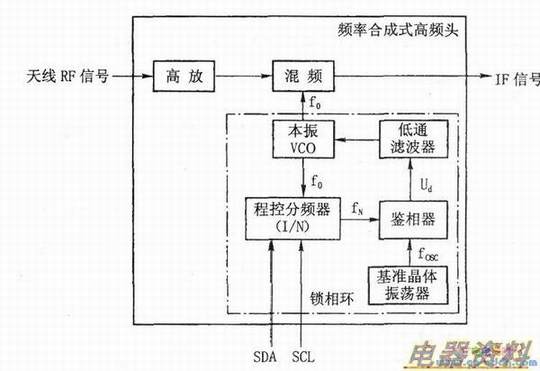

　　如下图所示为频率合成式高频头内部电路框图。
　　
　　从图中可以看出，频率合成环路包括五个基本的功能电路：基准晶体、鉴相器、低通、本振VCO（压控振荡器）和程控，它们共同构成一个路。
　　
　　①本振VCO频率的稳定：当电视机接收某一频道信号时，本振VCO产生一个固定的频率fo，与彩电接收的高频信号在器中差频后，输出中频信号IF。
　　
　　若某种外界因素如电压、温度导致本振VCO频率fo升高，则输出的信号为fN(fN=fo/N)比基准信号fosc高，鉴相器检测到这个变化后，输出误差电压Ud，经低通转换为直流控制电压，加到本振VCO电路上，控制本振VCO输出频率fo降低。若外界因素导致本振VCO频率下降，整个控制环路则执行相反的过程。经以上控制后，高频头输出的中频信号就十分稳定。
　　
　　②本振VCO频率的变频：因为彩电要接收不同的电视信号，而每个电视信号的发射频率是不同的，所以，本振VCO必须随电视频道频率的改变而改变，只有这样，高频头输出的中频信号IF才不会变化。
　　
　　本振VCO改变频率过程如下：MCU在接收到换台的信号后，MCU通过I总线(SDA、SCL)去程控分频器，改变分频比，鉴相器输出的误差电压Ud就改变了，用这个已变大或变小了的电压Ud去控制本振VCO内部电路，则本振VCO输出的频率就随着频道的改变而改变了。此时的本振频率即被精确锁定在所收看的频道上，也就是说，高频头内的本振电路的振荡频率一直跟踪电视台的发射频率，故接收特别稳定。
　　
　　(2)中放一体化高频头
　　
　　彩电中使用最多的还是中放一体化高频头。
　　
　　中放一体化高频头内部集成有频率合成式高频头和中频处理两部分电路，它能直接输出视频全电视信号CVBS和第二伴音中频信号SIF，或直接输出视频全电视信号CVBS和音频信号AUDIO。这样设计，不但简化了电路，提高了电视机的性能，而且便于生产和维修。
