液晶彩电LVDS接口工作原理
在液晶彩电中,LVDS接口位于液晶彩电SCALER电路与液晶面板之间,它由主板侧的LVDS信号发送电路(发送器)和液晶面板侧的接收电路(接收器)共同组成。LVDS发送器将SCALER输出的TTL并行RGB数据信号和控制信号转换成低串行LVDS信号,然后通过主板与液晶面板之间的柔性电缆(排线)将信号传送到液晶面板侧的LVDS接收器,LVDS接收器再将串行信号转换为TTL电平的并行信号送往后续电路(一般是定时控制器TCON)。

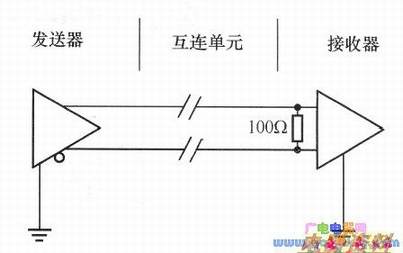

上图是LVDS接口电路的一组接口示意图,其简化电路如下图所示。
发送器主要完成TTL信号到LVDS信号的转换,接收器主要完成LVDS信号到TTL信号的转换,互连单元包含电缆、上的差分导线对以及匹配。

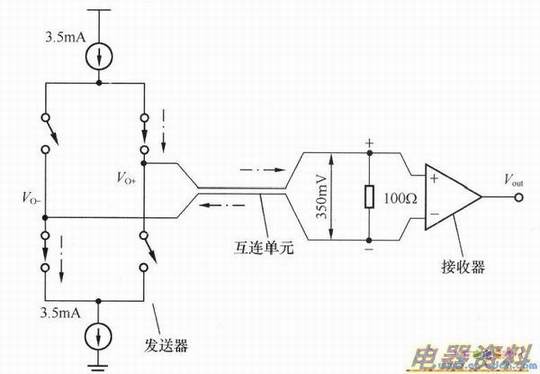

LVDS发送器由一个驱动差分线对的源组成,通常电流为3.5mA,LVDS接收器具有很高的,因此发送器输出的电流大部分都流过匹配,并在接收器的输入端产生大约350mV的电压。当驱动器翻转时,它改变流经的电流方向,因此产生有效的逻辑“1”和逻辑“0”状态。
不管使用的LVDS互连单元是PCB线对还是电缆,都必须采取措施来防止信号在互连单元终端发生反射,同时减少电磁干扰。LVDS要求使用一个与互连单元相匹配的电阻,该电阻终止了环流信号,应该将它尽可能地靠近接收器输入端。
在液晶彩电实际电路中,发送器一般为一片单独的芯片或集成在SCALER芯片中,位于主板电路中;接收器一般为一单独芯片,位于液晶面板内部电路板中;互连单元主要是指连接主板与液晶面板的信号电缆线。
