点阵显示器的电路原理

　　如上图、中图所示，这是8×8点阵显示器的连接图，有共阴极和共阳极两种。
　　

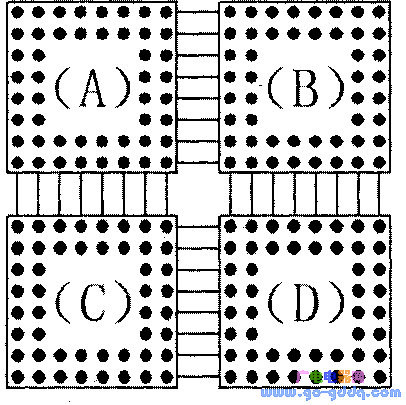

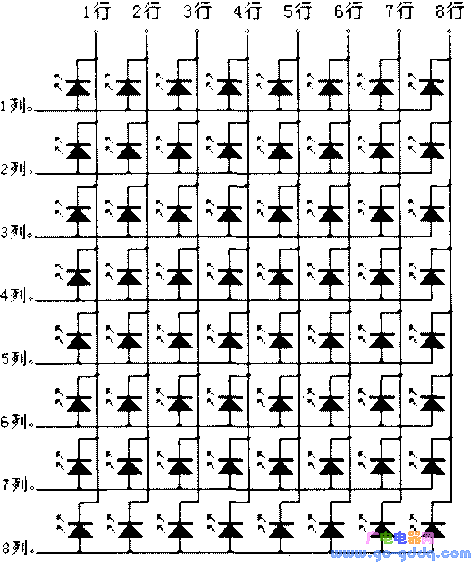

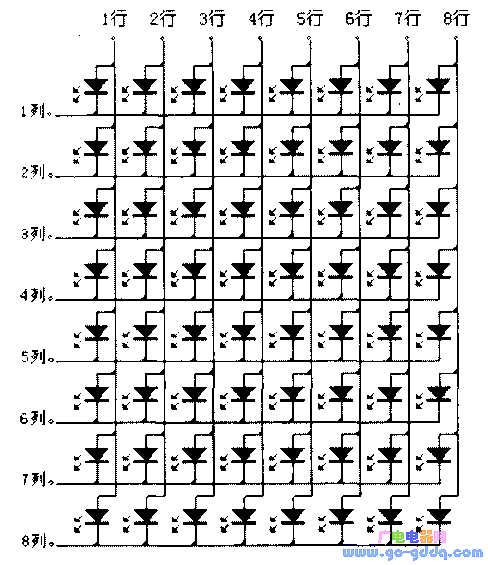

　　上图是共阴极接法，每一行由8个组成，它们的阴极都接在一起，每一列也是由8个LED组成，它们的阳极都接在一起，行接负，列接正，其相对应的LED就会发亮；中图是共阳极接法，每一行由8个LED组成，它们的阳极都接在一起，每一列也是由8个LED组成，它们的阴极都接在一起，行接正，列接负，其相对应的LED就会发亮上面是8×8点阵显示器的内部结构图，那16×16点阵显示器也就是由四个8×8点阵显示组成，其接法如下图所示。(A)和(B)的8列、(C)和(D)的8列分别对应相连；(A)和(C)的8行、(B)和(D)的8行分别对应相连。
　　
　　这样就形成一个16行(每一行有16个LED)，16列(每一列也有16个LED)的16×16点阵显示器了，我们也将这256个点称之为一页，要让其显示字符就要对一页来控制对应的亮灭。
