太阳能电池的电流一电压特性

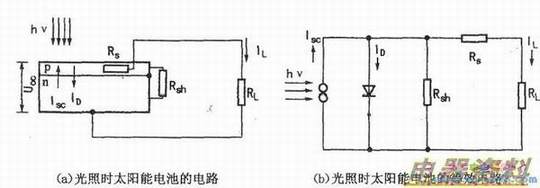

　　太阳能电池的及等效电路如下图所示。其中，R1为电池的外。当RL=O时，所测的为电池的短路电流。所谓短路电流Isc，就是将太阳能电池置于标准光源的照射下，在输出端短路时，流过太阳能电池两端的电流。测量短路电流的方法，是用内阻小于1Q的电流表接在太阳能电池的两端。Isc值与太阳能电池的面积大小有关，面积越大，Isc值越大。一般来说，l平方厘米硅太阳能电池的Isc值约16～30mA。同一块太阳能电池，其Isc与入射光的辐照度成正比；当环境温度升高时，Isc值略有上升，一般温度每升高l℃，Isc值约上升78μA。当RL→∞时，所测得的为电池的开路电压。所谓开路电压Uoc，就是将太阳能电池置于100mW/平方厘米的光源照射下，在两端开路时，太阳能电池的输出电压值。可用高内阻的直流毫伏计测量电池的开路电压。太阳能电池的开路电压，与光谱辐照度有关，与电池面积的大小无关。在100mW/平方厘米的光谱辐照度下，硅太阳能电池的开路电压为450～600mV，最高可达690mV。当入射光谱辐照度变化时，太阳能电池的开路电压与入射光谱辐照度的对数成正比。当环境温度升高时，太阳能电池的开路电压值将下降，一般温度每上升1℃，Uoc值约下降2～3mV。ID(=极管电流)为通过p-n结的总扩散电流，其方向与Isc相反。Rs为串联，它主要由电池的体、表面电阻、电极导体电阻和电极与硅表面间接触电阻所组成。Rsh为旁漏电阻，它是由硅片的边缘不清洁或体内的缺陷引起的。一个理想的太阳能电池，串联电阻R。很小，而并联电阻Rsh很大。由于R。和Rsh是分别串联和并联在电路中的，所以在进行理想的电路计算时，它们可以忽略不计。此时，流过负载的电流IL为：

　　理想的p-n结特性曲线方程为：

　　式中
　　
　　ID——太阳能电池在无光照时的饱和电流，
　　
　　A；q——电子电荷，
　　
　　C；K——玻尔兹曼常数；
　　
　　T——热力学温度；
　　
　　A——常数因子（正偏电压大时A值为1，正偏电压小时A值为2）；
　　
　　e——自然对数的底。
　　
　　当IL=0时，电压U即为Uoc，可用下式表示：

　　根据以上两式作图，可得到太阳能电池的电流一电压关系曲线，如下图所示。这个曲线，可简称为I-U曲线，或伏一安曲线。
　　

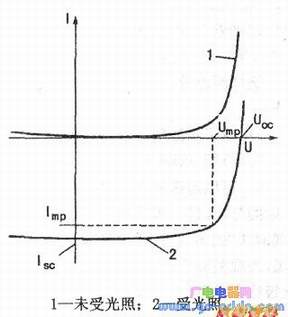

　　下图中，曲线l，是的暗伏一安关系曲线，即无光照时太阳能电池的I-U曲线；曲线2，是电池接受光照后的I-U曲线，它可由无光照时I-U曲线向第四象限位移Isc量得到。经过坐标交换，最后可得到常用的光照太阳能电池的电流一电压特性曲线，如下图所示。
　　

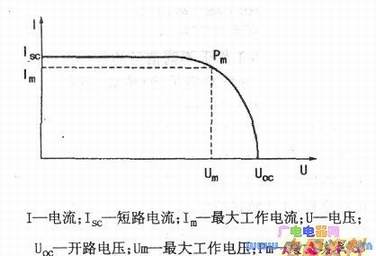

　　太阳能电池的电流一电压特性曲线显示了通过太阳能电池（组件）传送的电流Im与电压Um在特定的太阳辐照度下的关系。
　　
　　如果太阳能电池（组件）电路短路，即u=o，此时的电流为短路电流Isc；如果电路开路，即I=O，此时的电压为开路电压Uoc。太阳能电池（组件）的输出功率等于流经该电池（组件）的电流与电压的乘积，即P=IU。
　　
　　当太阳能电池（组件）的电压上升时，例如，通过增加负载的电阻值或电池（组件）的电压从0(短路条件下)开始增加时，电池（组件）的输出功率亦从0开始增加：当电压达到一定值时，功率可达到最大，这时当阻值继续增加时，功率将跃过最大点，并逐渐减少至O，即电压达到开路电压Uoc。电池（组件）输出功率达到最大的点，称为最大功率点；该点所对应的电压，称为最大功率点电压Um，又称为最大工作电压；该点所对应的电流，称为最大功率点电流Im，又称为最大工作电流；该点的功率，则称为最大功率Pm。
　　
　　太阳能电池（组件）的输出功率取决于太阳辐照度、太阳光谱分布和太阳能电池（组件）的工作温度，因此太阳能电池（组件）的测量须在标准条件(STC)下进行，测量标准被欧洲委员会定义为101号标准，其条件是：光谱辐照度，1000W／平方米；光谱，AMl.5；电池温度，25℃。在该条件下，太阳能电池（组件）所输出的最大功率被称为峰值功率，在以瓦为计算单位时称为峰瓦，用符号Wp表示。
