集成运放的内部结构

　　我们经常使用过如上图(a)所示的符号，它代表了电路中的一个运放单元。
　　
　　而实际当中，多个运放单元被封装在一个集成运算放大器中，如上图(b)所示为一个常用集成运算放大器LM324的直插式和贴片式外观。
　　
　　在上图(a)所示一个类似三角形的电路符号里，集成了若干电子元件。不同型号的运放具有不同的内部电路结构。我们以LM324为例进行说明，如下图所示。
　　

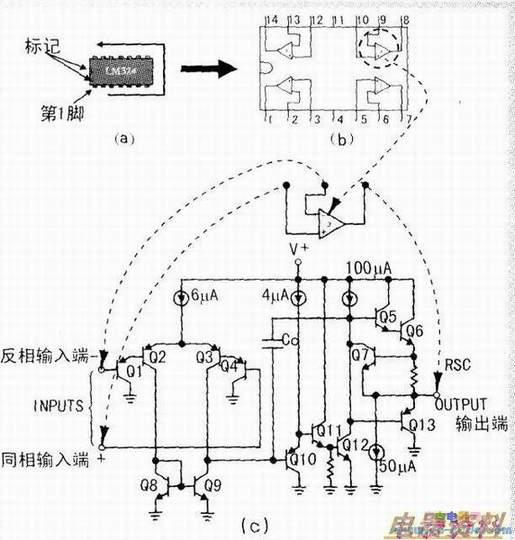

　　集成运算放大器LM324是一款十分常用的运放模块，它为双列直插式封装，有14个引脚，如下图(a)所示。在LM324的内部集成了4个独立的运放单元，这4个运放独立工作，互不影响。管脚4接正极。管脚11接负极，如下图(b)所示。
　　
　　取出任一运放单元进行剖析，如下图(c)所示。
　　
　　在一个运放单元中，集成了若干、和等器件，它们通过合理的组合，实现了放大器的功能。同时，由于运放中的晶体管的外围器件的型号和参数都是确定的，所以在使用运放时，不需要考虑放大器的静态工作点等问题，免去了调度电路的麻烦。所以，运算放大器大大简化了电路的结构。

　　在实际应用当中，还需要了解运放的若干参数：
　　
　　1．范围
　　
　　这里指运放正常工作所需要的电源电压的范围。通常运放需要使用双电源供电，少数运放只要求单电源。
　　
　　2．最大允许功耗Pm
　　
　　指运放在正常工作下所能承受的最大耗散功率，使用中不应使运放的功耗超过Pm。
　　
　　3．单位增益带宽Fc
　　
　　指运放开环电压放大倍数为1dB时对应的。一般的通用运放Fc≈1M，宽带和高速运放Fc可达IOMHz以上。
　　
　　4．
　　
　　指在额定条件下，当输入边沿陡峭的阶跃信号时，集成运放输出电压的单位时间最大变化率，即输出电压边沿的斜率SR，如下图所示。

　　
　　5．Zi
　　
　　指运放工作于线性放大区时，输入电压变化量与输入变化量之间的比值。这是衡量一个运放质量高低的尺度之一。采用三极管为内部电路的运放，其输入通常为几兆欧，采用场效应管的可高达10(12次方)Ω。
