双色LED七段数码管的构成

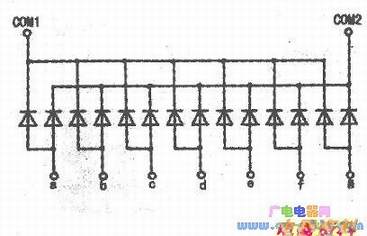

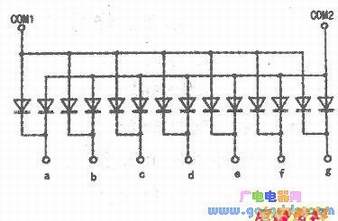

　双色七段是将两种半导体结合制成的能将电信号转换成红色或绿色光信号的结型致光器件。双色LED七段数码管有共阴极型（阳极驱动）及共阳极型（阴极驱动）两种封装方式，其原理分别如上图、下图所示，这两种双色LED七段数码管均有两个公共端、七个驱动端，上图中当COM1或COM2为低，驱动端为高电平时，双色LED七段数码管相应地显示红色或绿色，下图中当COM1或COM2为高电平，驱动端为低电平时，双色LED七段数码管相应地显示红色或绿色，用双色LED七段数码管显示系统的工作状态，运行结果及功能扩展是较为理想的显示器件。
